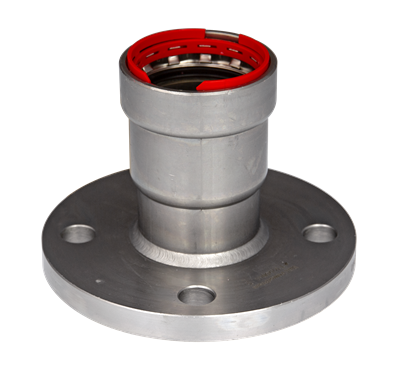

VSH PowerPress flänskoppling PN10/16 (muff x fläns)

VSH PowerPress flänskoppling PN10/16 (muff x fläns)

C9426

VSH PowerPress® C9426 är en flänskoppling PN16 designad för tjockväggiga stålrör. Genom att använda VSH PowerPress® reduceras installationstiden avsevärt och en ren arbetsmiljö säkerställs. Sortimentet består av kopplingar och ventiler med DW-pressprofil i storlek ½" upp till 2.

  • Utmärkt korrosionsbeständighet genom ZnNi beläggning
  • Tydlig identifiering av material och dimensioner
  • Visu-Control-ring och Leak Before Pressed-funktion
  • Idealisk att kombinera med VSH XPress, VSH SudoPress och VSH Shurjoint;

applikationer

värme kyla tryckluft sprinkler

lösningar

bygginstallationer brandskydd industri

godkännanden

FM QB (CSTBat)
RSK storlek vikt mått förpackning gtin
1547303 1 1/4"xDN32 PN16 1,96 kg 140x140x93 mm påse (1 st) 08711985470550
1547304 1 1/2"xDN40 PN16 2,37 kg 150x150x97 mm påse (1 st) 08711985470567
1547305 2"xDN50 PN16 2,76 kg 165x165x98 mm påse (1 st) 08711985470574
RSK storlek d1 DN1 l1 z1 d2 DN2 l2 n2 k2 b2 d2-2 D2
1547305 1 1/4"xDN32 PN16 42,4 DN32 76 28 42,4 DN32 16 4 100 16 18 140
1547305 1 1/2"xDN40 PN16 48,3 DN40 81 32 48,3 DN40 16 4 110 16 18 150
1547305 2"xDN50 PN16 60,3 DN50 82 29 60,3 DN50 16 4 125 16 18 165

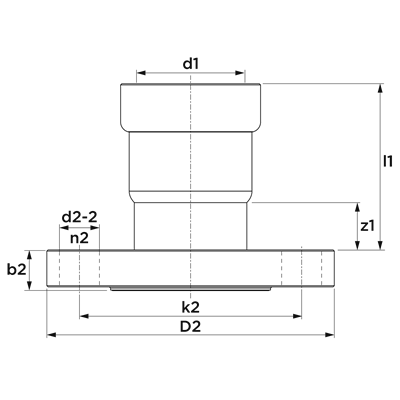

se ovan för diagrammet relaterat till dessa dimensioner
färg grå
material stål (St 35 (1.0308))
ytbehandlingar zinc-nickel plated
tillverkare Aalberts integrated piping systems B.V. (VSH)
form rakt
anslutningstyp press (DW), fläns
tryckgradering (PN) PN 16
tätning EPDM
produktgrupp fittings
ETIM klass EC003024 Montering med 2 anslutningar
intrastat kod 73079980
ursprungsland Nederländerna
varumärke VSH
serier PowerPress
produkttyp C9426
UNSPS 31163020
scip 2dc8f2fc-98c9-4447-b557-184ada83b520
etikett värde
ETIM klass EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1 Stål
Kvalitetanslutningsmateriall 1 St 35
Gräns snittsanslutning 1 Zink/nickel
Anslutningsmaterial 2 Stål
Kvalitetanslutningsmateriall 2 St 35
Gräns snittsanslutning 2 Zink/nickel
Form Rak
Modell one-piece
Förminskning Nej
Excentrisk Nej
Systembunden Ja
Anslutning 1 Pressmuff
Contour code connection 1 DW
Anslutning 2 Fläns
Main colour fitting Grå
Flänsstandard DIN
Fläns tryckklass PN 16
Material tätning EPDM
Med stötkam Ja
Dragfast Ja
Anslutningslängd 2 16mm
Anslutningslängd 2 (imperial) 0,63"
Max medeltemperatur (kontinuerlig) -40°C - 135°C
Max medeltemperatur (kontinuerlig) (imperial) -40°F - 275°F
Max arbetstryck vid 20°C 16bar
Max arbetstryck vid 20°C (imperial) 232,06psi
Med värmeisolering Nej
Med packningar Nej
Med huv Ja
Connection indicator Ja
Med avtappningsventil Nej
Med avluftare Nej
FM kvalitetsmärke Ja
LPCB kvalitetsmärke Nej
ULC kvalitetsmärke Nej
UL kvalitetmärke Nej
VdS quality mark Nej
DVGW quality mark for gas Nej
DVGW quality mark for water Nej
KIWA certified Nej
Gastec QA mark Nej
KOMO certified Nej

tillbehör

artikelnummer beskrivning
PWR9401744 VSH PowerPress Mall för insticksdjup 1/2"-2"
