VSH XPress Elförzinkat korsrör 90° (4 x muff)

artikelgrupp: C1447

VSH XPress C1447 är ett elförzinkat korsrör med 4 pressändar. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.

  • med invändigt stopp (stoppkant)
  • tillhandahålls med alla relevanta godkännanden
  • Leak Before Pressed (LBP) funktion
  • tydlig märkning av material och dimension på kopplingen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

kyla

kyla

tryckluft

tryckluft

solenergi

solenergi

sprinkler

sprinkler

vakuum

vakuum

segment

bostäder

bostäder

brandskydd

brandskydd

infra

infra

industri

industri

skeppsbygge

skeppsbygge

godkännanden

Bureau Veritas

Bureau Veritas

CNBOP

CNBOP

DNV-GL

DNV-GL

Lloyds Register

Lloyds Register

LPCB

LPCB

QB (CSTBat)

QB (CSTBat)

RINA

RINA

RISE

RISE

SBSC

SBSC

SPF

SPF

VdS

VdS

RSK

storlek

mått

vikt

förpackning

gtin

storlek

35x28x35x28

mått

103x114x45 mm

vikt

0,24 kg

förpackning

påse (2 st)

gtin

08711985269635

storlek

35x35x35x35

mått

103x120x45 mm

vikt

0,28 kg

förpackning

påse (2 st)

gtin

08711985269574

storlek

42x28x42x28

mått

121x119x54 mm

vikt

0,31 kg

förpackning

påse (2 st)

gtin

08711985269659

storlek

42x42x42x42

mått

121x134x54 mm

vikt

0,36 kg

förpackning

påse (2 st)

gtin

08711985269581

storlek

54x28x54x28

mått

142x131x65 mm

vikt

0,42 kg

förpackning

påse (2 st)

gtin

08711985269673

storlek

54x54x54x54

mått

142x155x65 mm

vikt

0,53 kg

förpackning

påse (2 st)

gtin

08711985269611

RSK

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

z3

d4

DN4

l4

z4

size

35x28x35x28

d1

35,0

DN1

DN32

l1

52

z1

26

d2

28,0

DN2

DN25

l2

57

z2

34

d3

35,0

DN3

DN32

l3

52

z3

26

d4

28,0

DN4

DN25

l4

57

z4

34

size

35x35x35x35

d1

35,0

DN1

DN32

l1

52

z1

26

d2

35,0

DN2

DN32

l2

60

z2

34

d3

35,0

DN3

DN32

l3

52

z3

26

d4

35,0

DN4

DN32

l4

60

z4

34

size

42x28x42x28

d1

42,0

DN1

DN40

l1

61

z1

31

d2

28,0

DN2

DN25

l2

60

z2

37

d3

42,0

DN3

DN40

l3

61

z3

31

d4

28,0

DN4

DN25

l4

60

z4

37

size

42x42x42x42

d1

42,0

DN1

DN40

l1

61

z1

31

d2

42,0

DN2

DN40

l2

67

z2

37

d3

42,0

DN3

DN40

l3

61

z3

31

d4

42,0

DN4

DN40

l4

67

z4

37

size

54x28x54x28

d1

54,0

DN1

DN50

l1

71

z1

36

d2

28,0

DN2

DN25

l2

66

z2

43

d3

54,0

DN3

DN50

l3

71

z3

36

d4

28,0

DN4

DN25

l4

66

z4

43

size

54x54x54x54

d1

54,0

DN1

DN50

l1

71

z1

36

d2

54,0

DN2

DN50

l2

78

z2

43

d3

54,0

DN3

DN50

l3

71

z3

36

d4

54,0

DN4

DN50

l4

78

z4

43

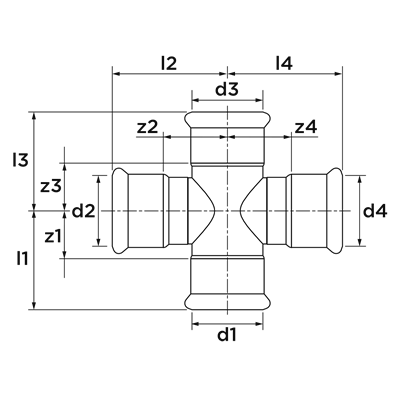

technical drawing for product

egenskaper

färg

silver

material

stål (St 34,2 (1,0034))

ytbehandlingar

galvaniserad

form

Cross, reducer (90º)

anslutningstyp

press (M), Press (M)

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003026 Fitting with 4 connections

intrastat kod

73079980

ursprungsland

Nederländerna

varumärke

VSH

serier

XPress Elförzinkat

produkttyp

C1447

teknisk information

max arbetstryck vätska (bar)

16 bar

min medel temperatur

-35 °C

max medel temperatur

135 °C

topp medeltemperatur

150 °C

image for C1447

bild | png

C1447

image for Diagram

diagram | png

Diagram

monteringsanvisning | pdf

VSH XPress installation instructions

certifikat | pdf

EPD VSH XPress Carbon

certifikat | pdf

VSH XPress Carbon LPCB

certifikat | pdf

VSH XPress Carbon Lloyds Register

certifikat | pdf

VSH XPress Carbon SBSC

certifikat | pdf

VSH XPress Carbon SPF

certifikat | pdf

VSH XPress QB

certifikat | pdf

VSH _XPress_VdS

certifikat | pdf

VSH_XPress_Galvanized_RINA

certifikat | pdf

VSH_XPress_carbon_RISE

certifikat | pdf

VSH XPress Carbon&Stainless Bureau Veritas

etikett

värde

etikett

ETIM klass

etikett

Material

värde

Stål

etikett

Materialkvalitet

värde

St 34.2 (1.0034)

etikett

Ytskydd

värde

Galvaniskt/elektrolytiskt förzinkad

etikett

Modell

värde

Korsrör 90°

etikett

Flödestyp

värde

Nej

etikett

Flera delar

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Väggtjocklek, anslutning 1

värde

1,5mm

etikett

Väggtjocklek, anslutning 1 (imperial)

värde

0,06"

etikett

Anslutning 1

värde

Pressmuff

etikett

Väggtjocklek, anslutning 2

värde

1,5mm

etikett

Väggtjocklek, anslutning 2 (imperial)

värde

0,06"

etikett

Anslutning 2

värde

Pressmuff

etikett

Väggtjocklek, anslutning 3

värde

1,5mm

etikett

Väggtjocklek, anslutning 3 (imperial)

värde

0,06"

etikett

Anslutning 3

värde

Pressmuff

etikett

Väggtjocklek, anslutning 4

värde

1,5mm

etikett

Väggtjocklek, anslutning 4 (imperial)

värde

0,06"

etikett

Anslutning 4

värde

Pressmuff

etikett

Kontur kod

värde

M

etikett

Fläns tryckklass

värde

PN 16

etikett

Material tätning

värde

EPDM

etikett

Main colour fitting

värde

Grå

etikett

Max medeltemperatur (kontinuerlig)

värde

-35°C - 135°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-31°F - 275°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Med värmeisolering

värde

Nej

etikett

Med packningar

värde

Nej

etikett

Med stötkam

värde

Ja

etikett

Med huv

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Ja

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Ja

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej
