C1439
VSH XPress C1439 är en elförzinkad rak förminskning med 2 muffar. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.
applikationer
lösningar
godkännanden
färg | silver |
---|---|
material | stål (St 34,2 (1,0034)) |
ytbehandlingar | galvaniserad |
tillverkare | Aalberts integrated piping systems B.V. (VSH) |
form | rakt, reducer |
anslutningstyp | press (M) |
tätning | EPDM |
produktgrupp | fittings |
---|---|
ETIM klass | EC003024 Montering med 2 anslutningar |
intrastat kod | 73079980 |
ursprungsland | Nederländerna |
varumärke | VSH |
serier | XPress Elförzinkat |
produkttyp | C1439 |
ATG3056_XPress_Carbon_F certifikat |
ladda ner | |
C1439 bild |
png | ladda ner |
EPD-VSH-XPress-Carbon Environmental Product Declaration |
ladda ner | |
SDS VSH XPress Carbon länk till arket |
ladda ner | |
VSH XPress Carbon LPCB certifikat |
ladda ner | |
VSH XPress Carbon Lloyds Register certifikat |
ladda ner | |
VSH XPress Carbon SBSC certifikat |
ladda ner | |
VSH XPress QB certifikat |
ladda ner | |
VSH _XPress_VdS certifikat |
ladda ner | |
VSH_XPress_Carbon-SPF certifikat |
ladda ner | |
VSH_XPress_Galvanized_RINA certifikat |
ladda ner | |
VSH_XPress_carbon_RISE certifikat |
ladda ner | |
ATG3056_XPress_Carbon certifikat |
ladda ner | |

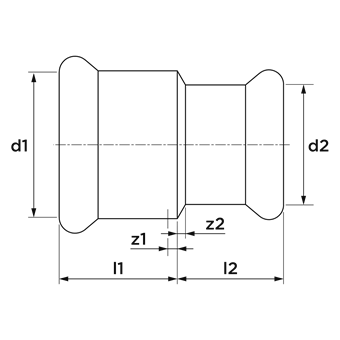

Diagram diagram |
png | ladda ner |
VSH XPress Carbon&Stainless Bureau Veritas certifikat |
ladda ner | |
VSH XPress installation instructions monteringsanvisning |
ladda ner |
etikett | värde |
---|---|
ETIM klass | EC003024 Montering med 2 anslutningar |
Anslutningsmaterial 1 | Stål |
Kvalitetanslutningsmateriall 1 | St 34.2 (1.0034) |
Gräns snittsanslutning 1 | Galvaniskt/elektrolytiskt förzinkad |
Anslutningsmaterial 2 | Stål |
Kvalitetanslutningsmateriall 2 | St 34.2 (1.0034) |
Gräns snittsanslutning 2 | Galvaniskt/elektrolytiskt förzinkad |
Form | Rak |
Modell | one-piece |
Förminskning | Ja |
Excentrisk | Nej |
Systembunden | Ja |
Väggtjocklek, anslutning 1 | 1,5mm |
Anslutning 1 | Pressmuff |
Contour code connection 1 | M |
Väggtjocklek, anslutning 2 | 1,5mm |
Anslutning 2 | Pressmuff |
Contour code connection 2 | M |
Main colour fitting | Grå |
Fläns tryckklass | PN 16 |
Material tätning | EPDM |
Med stötkam | Ja |
Dragfast | Ja |
Bygglängd på anslutning 1 | 2mm |
Bygglängd på anslutning 1 (imperial) | 0,08" |
Max medeltemperatur (kontinuerlig) | -35°C - 135°C |
Max medeltemperatur (kontinuerlig) (imperial) | -31°F - 275°F |
Max arbetstryck vid 20°C | 16bar |
Max arbetstryck vid 20°C (imperial) | 232,06psi |
Med värmeisolering | Nej |
Med packningar | Nej |
Med huv | Nej |
With connection indicator | Nej |
Med avtappningsventil | Nej |
Med avluftare | Nej |
FM kvalitetsmärke | Nej |
ULC kvalitetsmärke | Nej |
UL kvalitetmärke | Nej |
DIN-CERTCO certificate | Nej |
With approval for TÜV | Nej |
DVGW quality mark for gas | Nej |
DVGW quality mark for water | Nej |
Certified according to NF 545 | Nej |
KIWA certified | Nej |
Gastec QA mark | Nej |
KOMO certified | Nej |
Type approval according to BBR/EKS | Nej |
artikelnummer | beskrivning | |
---|---|---|
6222216 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 15 | |
6119401 | VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 15 | |
6119421 | VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 22 | |
6222238 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 22 | |
6212646 | VSH XPress FZ+RF Mall för insticksdjup 12-108 | |
6211898 | Avgradare för elförzinkade och rostfria rör 12-54 | |
6340708 | VSH SudoXPress Elförzinkat rör+PP 15x1,2 liten bunt | |
6204682 | VSH SudoXPress Elförzinkat rör+PP coating 15x1,2 (l=6m) | |
6209931 | VSH SudoXPress Elförzinkad rör 15x1,2 (l=6m) liten bunt | |
6206277 | VSH SudoXPress Elförzinkat rör 15x1,2 (l=3m) | |
6205155 | VSH SudoXPress Elförzinkat rör 15x1,2 (l=6m) | |
6340004 | VSH XPress Sprinklerrör Elförzinkat 22x1,5 liten bunt | |
6241114 | VSH XPress Sprinklerrör Elförzinkad 22x1,5 | |
6340721 | VSH SudoXPress Elförzinkat rör+PP 22x1,5 liten bunt | |
6204704 | VSH SudoXPress Elförzinkat rör+PP coating 22x1,2 (l=6m) | |
6205177 | VSH SudoXPress Elförzinkat rör 22x1,2 (l=6m) | |
6206299 | VSH SudoXPress Elförzinkat rör 22x1,2 (l=3m) | |
6209951 | VSH SudoXPress Elförzinkad rör 22x1,5 (l=6m) liten bunt | |
6222249 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 28 | |
6119432 | VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 28 | |
6340015 | VSH XPress Sprinklerrör Elförzinkat 28x1,5 liten bunt | |
6241125 | VSH XPress Sprinklerrör Elförzinkad 28x1,5 | |
6340730 | VSH SudoXPress Elförzinkat rör+PP 28x1,5 liten bunt | |
6204715 | VSH SudoXPress Elförzinkat rör+PP coating 28x1,2 (l=6m) | |
6205188 | VSH SudoXPress Elförzinkat rör 28x1,2 (l=6m) | |
6206301 | VSH SudoXPress Elförzinkat rör 28x1,2 (l=3m) | |
6209962 | VSH SudoXPress Elförzinkad rör 28x1,5 (l=6m) liten bunt |
artikelnummer | beskrivning | ||
---|---|---|---|
6222216 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 15 | 1 | |
6222238 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 22 | 1 | |
6222249 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 28 | 1 |
