group: C1407

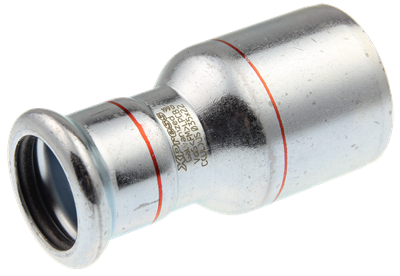

VSH XPress C1407 är en elförzinkad förminskning med 1 muff. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.
värme
kyla
tryckluft
solenergi
sprinkler
vakuum
bygginstallationer
skeppsbygge
brandskydd
ATG
Bureau Veritas
CNBOP
DNV-GL
Lloyds Register
LPCB
QB (CSTBat)
RINA
RISE
SBSC
SPF
VdS
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1551782 | Ø15x12 | 0,03 kg | 56x20x20 mm | påse (10 st) | 08711985095036 |
| 1551784 | Ø18x12 | 0,03 kg | 56x20x20 mm | påse (10 st) | 08711985095050 |
| 1551785 | Ø18x15 | 0,04 kg | 59x23x23 mm | påse (10 st) | 08711985095074 |
| 1551787 | Ø22x12 | 0,04 kg | 60x22x22 mm | påse (10 st) | 08711985095098 |
| 1551788 | Ø22x15 | 0,04 kg | 61x23x23 mm | påse (10 st) | 08711985095111 |
| 1551789 | Ø22x18 | 0,05 kg | 60x27x27 mm | påse (10 st) | 08711985095135 |
| 1551791 | Ø28x15 | 0,06 kg | 68x28x28 mm | påse (10 st) | 08711985095159 |
| 1551792 | Ø28x18 | 0,06 kg | 66x28x28 mm | påse (10 st) | 08711985095173 |
| 1551793 | Ø28x22 | 0,07 kg | 66x32x32 mm | påse (10 st) | 08711985095197 |
| 1551795 | Ø35x22 | 0,08 kg | 72x35x35 mm | påse (5 st) | 08711985139273 |
| 1551796 | Ø35x28 | 0,09 kg | 70x38x38 mm | påse (5 st) | 08711985139280 |
| 1551929 | Ø42x22 | 0,11 kg | 83x42x42 mm | påse (4 st) | 08711985149593 |
| 1551930 | Ø42x28 | 0,12 kg | 83x42x42 mm | påse (4 st) | 08711985173956 |
| 1551798 | Ø42x35 | 0,12 kg | 80x45x45 mm | påse (4 st) | 08711985139297 |
| 1552148 | Ø54x18 | 0,17 kg | 97x54x54 mm | påse (4 st) | 08711985149630 |
| 1551931 | Ø54x22 | 0,18 kg | 97x54x54 mm | påse (4 st) | 08711985095272 |
| 1551932 | Ø54x28 | 0,15 kg | 92x54x54 mm | påse (4 st) | 08711985095296 |
| 1551933 | Ø54x35 | 0,17 kg | 95x54x54 mm | påse (4 st) | 08711985173970 |
| 1551799 | Ø54x42 | 0,18 kg | 96x54x54 mm | påse (4 st) | 08711985095319 |
| 1554374 | Ø66,7x28 | 0,35 kg | 137x67x67 mm | påse (2 st) | 08711985292213 |
| 1554375 | Ø66,7x35 | 0,26 kg | 122x67x67 mm | påse (2 st) | 08711985292220 |
| 1554376 | Ø66,7x42 | 0,26 kg | 124x67x67 mm | påse (2 st) | 08711985292237 |
| 1554377 | Ø66,7x54 | 0,29 kg | 120x67x67 mm | påse (2 st) | 08711985292244 |
| 1552004 | Ø76,1x42 | 0,46 kg | 146x76x76 mm | påse (4 st) | 08711985164688 |
| 1552005 | Ø76,1x54 | 0,46 kg | 140x76x76 mm | påse (4 st) | 08711985182101 |
| 1554378 | Ø76,1x66,7 | 0,47 kg | 139x76x76 mm | påse (2 st) | 08711985292251 |
| 1552006 | Ø88,9x54 | 0,59 kg | 155x89x89 mm | påse (4 st) | 08711985173901 |
| 1554379 | Ø88,9x66,7 | 0,56 kg | 156x89x89 mm | påse (2 st) | 08711985292268 |
| 1552007 | Ø88,9x76,1 | 0,71 kg | 158x95x95 mm | påse (4 st) | 08711985186567 |
| 1554380 | Ø108x66,7 | 0,85 kg | 186x108x108 mm | påse (2 st) | 08711985292275 |
| 1552008 | Ø108x76,1 | 0,89 kg | 188x108x108 mm | påse (2 st) | 08711985186574 |
| 1552009 | Ø108x88,9 | 1 kg | 186x108x108 mm | påse (2 st) | 08711985186581 |
| RSK | storlek | d1 | DN1 | l1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|
| 1552009 | Ø15x12 | 15,0 | DN12 | 27 | 12,0 | DN10 | 29 | 12 |
| 1552009 | Ø18x12 | 18,0 | DN15 | 29 | 12,0 | DN10 | 27 | 10 |
| 1552009 | Ø18x15 | 18,0 | DN15 | 27 | 15,0 | DN12 | 31 | 11 |
| 1552009 | Ø22x12 | 22,0 | DN20 | 33 | 12,0 | DN10 | 27 | 10 |
| 1552009 | Ø22x15 | 22,0 | DN20 | 32 | 15,0 | DN12 | 29 | 9 |
| 1552009 | Ø22x18 | 22,0 | DN20 | 29 | 18,0 | DN15 | 32 | 12 |
| 1552009 | Ø28x15 | 28,0 | DN25 | 38 | 15,0 | DN12 | 30 | 10 |
| 1552009 | Ø28x18 | 28,0 | DN25 | 36 | 18,0 | DN15 | 30 | 10 |
| 1552009 | Ø28x22 | 28,0 | DN25 | 33 | 22,0 | DN20 | 33 | 12 |
| 1552009 | Ø35x22 | 35,0 | DN32 | 41 | 22,0 | DN20 | 30 | 9 |
| 1552009 | Ø35x28 | 35,0 | DN32 | 34 | 28,0 | DN25 | 36 | 13 |
| 1552009 | Ø42x22 | 42,0 | DN40 | 51 | 22,0 | DN20 | 32 | 11 |
| 1552009 | Ø42x28 | 42,0 | DN40 | 51 | 28,0 | DN25 | 32 | 9 |
| 1552009 | Ø42x35 | 42,0 | DN40 | 41 | 35,0 | DN32 | 39 | 13 |
| 1552009 | Ø54x18 | 54,0 | DN50 | 64 | 18,0 | DN15 | 34 | 14 |
| 1552009 | Ø54x22 | 54,0 | DN50 | 63 | 22,0 | DN20 | 34 | 13 |
| 1552009 | Ø54x28 | 54,0 | DN50 | 58 | 28,0 | DN25 | 33 | 10 |
| 1552009 | Ø54x35 | 54,0 | DN50 | 57 | 35,0 | DN32 | 38 | 12 |
| 1552009 | Ø54x42 | 54,0 | DN50 | 52 | 42,0 | DN40 | 44 | 14 |
| 1552009 | Ø66,7x28 | 66,7 | DN65 | 96 | 28,0 | DN25 | 41 | 18 |
| 1552009 | Ø66,7x35 | 66,7 | DN65 | 84 | 35,0 | DN32 | 38 | 12 |
| 1552009 | Ø66,7x42 | 66,7 | DN65 | 81 | 42,0 | DN40 | 44 | 14 |
| 1552009 | Ø66,7x54 | 66,7 | DN65 | 72 | 54,0 | DN50 | 48 | 13 |
| 1552009 | Ø76,1x42 | 76,1 | DN65 | 97 | 42,0 | DN40 | 50 | 20 |
| 1552009 | Ø76,1x54 | 76,1 | DN65 | 86 | 54,0 | DN50 | 55 | 20 |
| 1552009 | Ø76,1x66,7 | 76,1 | DN65 | 75 | 66,7 | DN65 | 64 | 14 |
| 1552009 | Ø88,9x54 | 88,9 | DN80 | 101 | 54,0 | DN50 | 54 | 19 |
| 1552009 | Ø88,9x66,7 | 88,9 | DN80 | 92 | 66,7 | DN65 | 65 | 15 |
| 1552009 | Ø88,9x76,1 | 88,9 | DN80 | 90 | 76,1 | DN65 | 68 | 13 |
| 1552009 | Ø108x66,7 | 108,0 | DN100 | 122 | 66,7 | DN65 | 65 | 15 |
| 1552009 | Ø108x76,1 | 108,0 | DN100 | 120 | 76,1 | DN65 | 68 | 13 |
| 1552009 | Ø108x88,9 | 108,0 | DN100 | 110 | 88,9 | DN80 | 77 | 14 |
| färg | silver |
|---|---|
| material | stål (St 34,2 (1,0034)) |
| ytbehandlingar | galvaniserad |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt, reducer |
| anslutningstyp | rörända, press (M) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73079980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | XPress Elförzinkat |
| produkttyp | C1407 |
| UNSPS | 40173602 |
ATG3056_XPress_Carbon_F certifikat |
ladda ner | |
 C1407 bild |
png | ladda ner |
EPD VSH XPress Carbon Environmental Product Declaration |
ladda ner | |
VSH XPress Carbon LPCB certifikat |
ladda ner | |
VSH XPress Carbon Lloyds Register certifikat |
ladda ner | |
VSH XPress Carbon SBSC certifikat |
ladda ner | |
VSH XPress Carbon SPF certifikat |
ladda ner | |
VSH XPress QB certifikat |
ladda ner | |
VSH _XPress_VdS certifikat |
ladda ner | |
VSH_XPress_Galvanized_RINA certifikat |
ladda ner | |
VSH_XPress_carbon_RISE certifikat |
ladda ner | |
ATG3056_XPress_Carbon certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH XPress Carbon&Stainless Bureau Veritas certifikat |
ladda ner | |
VSH XPress installation instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Stål |
| Kvalitetanslutningsmateriall 1 | St 34.2 (1.0034) |
| Gräns snittsanslutning 1 | Galvaniskt/elektrolytiskt förzinkad |
| Anslutningsmaterial 2 | Stål |
| Kvalitetanslutningsmateriall 2 | St 34.2 (1.0034) |
| Gräns snittsanslutning 2 | Galvaniskt/elektrolytiskt förzinkad |
| Form | Rak |
| Modell | one-piece |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Spigot/tube end |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | M |
| Main colour fitting | Grå |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -35°C - 135°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -31°F - 275°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med värmeisolering | Nej |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Nej |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| DIN-CERTCO certificate | Nej |
| With approval for TÜV | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
| Type approval according to BBR/EKS | Nej |
