C1403
VSH XPress C1403 är en elförzinkad skjutmuff med 2 pressändar. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.
applikationer
lösningar
godkännanden
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1551748 | 12 | 0,04 kg | 67x20x20 mm | påse (10 st) | 08711985094756 |
| 1551749 | 15 | 0,06 kg | 80x23x23 mm | påse (10 st) | 08711985094770 |
| 1551750 | 18 | 0,07 kg | 80x27x27 mm | påse (10 st) | 08711985094794 |
| 1551751 | 22 | 0,08 kg | 84x32x32 mm | påse (10 st) | 08711985094817 |
| 1551752 | 28 | 0,11 kg | 92x38x38 mm | påse (5 st) | 08711985094831 |
| 1551753 | 35 | 0,16 kg | 103x45x45 mm | påse (5 st) | 08711985139235 |
| 1551754 | 42 | 0,22 kg | 121x54x54 mm | påse (4 st) | 08711985094879 |
| 1551755 | 54 | 0,33 kg | 140x65x65 mm | påse (2 st) | 08711985139242 |
| 1554373 | 66.7 | 0,68 kg | 198x83x83 mm | påse (2 st) | 08711985292435 |
| 1551980 | 76.1 | 0,94 kg | 230x95x95 mm | påse (2 st) | 08711985182095 |
| 1551981 | 88.9 | 1,28 kg | 261x110x110 mm | påse (2 st) | 08711985161786 |
| 1551982 | 108 | 2,22 kg | 301x133x133 mm | påse (2 st) | 08711985182163 |

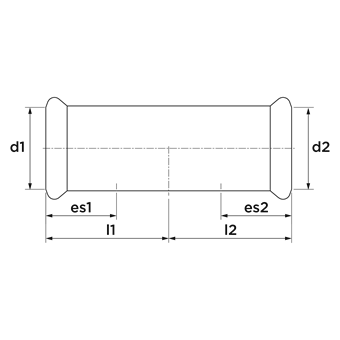

| RSK | storlek | d1 | DN1 | l1 | es1 | d2 | DN2 | l2 | es2 |
|---|---|---|---|---|---|---|---|---|---|
| 1551982 | 12 | 12,0 | DN10 | 34 | 17 | 12,0 | DN10 | 34 | 17 |
| 1551982 | 15 | 15,0 | DN12 | 40 | 20 | 15,0 | DN12 | 40 | 20 |
| 1551982 | 18 | 18,0 | DN15 | 40 | 20 | 18,0 | DN15 | 40 | 20 |
| 1551982 | 22 | 22,0 | DN20 | 42 | 21 | 22,0 | DN20 | 42 | 21 |
| 1551982 | 28 | 28,0 | DN25 | 46 | 23 | 28,0 | DN25 | 46 | 23 |
| 1551982 | 35 | 35,0 | DN32 | 52 | 26 | 35,0 | DN32 | 52 | 26 |
| 1551982 | 42 | 42,0 | DN40 | 61 | 30 | 42,0 | DN40 | 61 | 30 |
| 1551982 | 54 | 54,0 | DN50 | 70 | 35 | 54,0 | DN50 | 70 | 35 |
| 1551982 | 66.7 | 66,7 | DN65 | 99 | 77 | 66,7 | DN65 | 99 | 77 |
| 1551982 | 76.1 | 76,1 | DN65 | 115 | 50 | 76,1 | DN65 | 115 | 50 |
| 1551982 | 88.9 | 88,9 | DN80 | 131 | 55 | 88,9 | DN80 | 131 | 55 |
| 1551982 | 108 | 108,0 | DN100 | 151 | 63 | 108,0 | DN100 | 151 | 63 |
| färg | silver |
|---|---|
| material | stål (St 34,2 (1,0034)) |
| ytbehandlingar | galvaniserad |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt |
| anslutningstyp | press (M) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73079980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | XPress Elförzinkat |
| produkttyp | C1403 |
ATG3056_XPress_Carbon_F certifikat |
ladda ner | |
 C1403 bild |
png | ladda ner |
EPD-VSH-XPress-Carbon Environmental Product Declaration |
ladda ner | |
VSH XPress Carbon LPCB certifikat |
ladda ner | |
VSH XPress Carbon Lloyds Register certifikat |
ladda ner | |
VSH XPress Carbon SBSC certifikat |
ladda ner | |
VSH XPress QB certifikat |
ladda ner | |
VSH _XPress_VdS certifikat |
ladda ner | |
VSH_XPress_Carbon-SPF certifikat |
ladda ner | |
VSH_XPress_Galvanized_RINA certifikat |
ladda ner | |
VSH_XPress_carbon_RISE certifikat |
ladda ner | |
ATG3056_XPress_Carbon certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH XPress Carbon&Stainless Bureau Veritas certifikat |
ladda ner | |
VSH XPress installation instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Stål |
| Kvalitetanslutningsmateriall 1 | St 34.2 (1.0034) |
| Gräns snittsanslutning 1 | Galvaniskt/elektrolytiskt förzinkad |
| Anslutningsmaterial 2 | Stål |
| Kvalitetanslutningsmateriall 2 | St 34.2 (1.0034) |
| Gräns snittsanslutning 2 | Galvaniskt/elektrolytiskt förzinkad |
| Form | Rak |
| Modell | one-piece |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | M |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | M |
| Main colour fitting | Grå |
| Fläns tryckklass | PN 16 |
| Material tätning | EPDM |
| Med stötkam | Nej |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -35°C - 135°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -31°F - 275°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med värmeisolering | Nej |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Nej |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| DIN-CERTCO certificate | Nej |
| With approval for TÜV | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Type approval according to BBR/EKS | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
6222205 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 12 |
 |
6212646 | VSH XPress FZ+RF Mall för insticksdjup 12-108 |
 |
6211898 | Avgradare för elförzinkade och rostfria rör 12-54 |
 |
6206266 | VSH SudoXPress Elförzinkat rör 12x1,2 (l=3m) |
|
6209929 | VSH SudoXPress Elförzinkad rör 12x1,2 (l=6m) liten bunt |
|
6205144 | VSH SudoXPress Elförzinkat rör 12x1,2 (l=6m) |
|
6222216 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 15 |
 |
6119401 | VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 15 |
 |
6340708 | VSH SudoXPress Elförzinkat rör+PP 15x1,2 liten bunt |
|
6204682 | VSH SudoXPress Elförzinkat rör+PP coating 15x1,2 (l=6m) |
|
6209931 | VSH SudoXPress Elförzinkad rör 15x1,2 (l=6m) liten bunt |
|
6206277 | VSH SudoXPress Elförzinkat rör 15x1,2 (l=3m) |
|
6205155 | VSH SudoXPress Elförzinkat rör 15x1,2 (l=6m) |
|
6119410 | VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 18 |
|
6222227 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 18 |
|
6340719 | VSH SudoXPress Elförzinkat rör+PP 18x1,2 liten bunt |
|
6204693 | VSH SudoXPress Elförzinkat rör+PP coating 18x1,2 (l=6m) |
|
6205166 | VSH SudoXPress Elförzinkat rör 18x1,2 (l=6m) |
|
6206288 | VSH SudoXPress Elförzinkat rör 18x1,2 (l=3m) |
|
6209940 | VSH SudoXPress Elförzinkad rör 18x1,2 (l=6m) liten bunt |
|
6119421 | VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 22 |
|
6222238 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 22 |
 |
6340004 | VSH XPress Sprinklerrör Elförzinkat 22x1,5 liten bunt |
|
6241114 | VSH XPress Sprinklerrör Elförzinkad 22x1,5 |
|
6340721 | VSH SudoXPress Elförzinkat rör+PP 22x1,5 liten bunt |
|
6204704 | VSH SudoXPress Elförzinkat rör+PP coating 22x1,2 (l=6m) |
|
6205177 | VSH SudoXPress Elförzinkat rör 22x1,2 (l=6m) |
|
6206299 | VSH SudoXPress Elförzinkat rör 22x1,2 (l=3m) |
|
6209951 | VSH SudoXPress Elförzinkad rör 22x1,5 (l=6m) liten bunt |
|
6222249 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 28 |
|
6119432 | VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 28 |
|
6340015 | VSH XPress Sprinklerrör Elförzinkat 28x1,5 liten bunt |
|
6241125 | VSH XPress Sprinklerrör Elförzinkad 28x1,5 |
|
6340730 | VSH SudoXPress Elförzinkat rör+PP 28x1,5 liten bunt |
|
6204715 | VSH SudoXPress Elförzinkat rör+PP coating 28x1,2 (l=6m) |
|
6205188 | VSH SudoXPress Elförzinkat rör 28x1,2 (l=6m) |
|
6206301 | VSH SudoXPress Elförzinkat rör 28x1,2 (l=3m) |
|
6209962 | VSH SudoXPress Elförzinkad rör 28x1,5 (l=6m) liten bunt |
|
6222251 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 35 |
|
6119443 | VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 35 |
|
6340026 | VSH XPress Sprinklerrör Elförzinkat 35x1,5 liten bunt |
|
6241136 | VSH XPress Sprinklerrör Elförzinkad 35x1,5 |
|
6340741 | VSH SudoXPress Elförzinkat rör+PP 35x1,5 liten bunt |
|
6204726 | VSH SudoXPress Elförzinkat rör+PP coating 35x1,5 (l=6m) |
|
6205199 | VSH SudoXPress Elförzinkat rör 35x1,5 (l=6m) |
|
6206310 | VSH SudoXPress Elförzinkat rör 35x1,5 (l=3m) |
|
6203923 | VSH SudoXPress Elförzinkad rör 35x1,5 (l=6m) liten bunt |
|
6119454 | VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 42 |
|
6222260 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 42 |
|
6340037 | VSH XPress Sprinklerrör Elförzinkat 42x1,5 liten bunt |
|
6241147 | VSH XPress Sprinklerrör Elförzinkad 42x1,5 |
|
6340752 | VSH SudoXPress Elförzinkat rör+PP 42x1,5 liten bunt |
|
6204737 | VSH SudoXPress Elförzinkat rör+PP coating 42x1,5 (l=6m) |
|
6205201 | VSH SudoXPress Elförzinkat rör 42x1,5 (l=6m) |
|
6206321 | VSH SudoXPress Elförzinkat rör 42x1,5 (l=3m) |
|
6203934 | VSH SudoXPress Elförzinkad rör 42x1,5 (l=6m) liten bunt |
|
6119465 | VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 54 |
|
6222271 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 54 |
|
6340048 | VSH XPress Sprinklerrör Elförzinkat 54x1,5 liten bunt |
|
6241158 | VSH XPress Sprinklerrör Elförzinkad 54x1,5 |
|
6340763 | VSH SudoXPress Elförzinkat rör+PP 54x1,5 liten bunt |
|
6204748 | VSH SudoXPress Elförzinkat rör+PP coating 54x1,5 (l=6m) |
|
6205221 | VSH SudoXPress Elförzinkat rör 54x1,5 (l=6m) |
|
6206332 | VSH SudoXPress Elförzinkat rör 54x1,5 (l=3m) |
|
6203945 | VSH SudoXPress Elförzinkad rör 54x1,5 (l=6m) liten bunt |
 |
6208015 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM 76,1 |
 |
6119377 | VSH XPress Elförzinkad+Rostfritt O-ring FPM 76,1 |
|
6340059 | VSH XPress Sprinklerrör Elförzinkat 76,1x2,0 små buntar |
|
6241378 | VSH XPress Sprinklerrör Elförzinkad 76,1x2,0 |
|
6204803 | VSH SudoXPress Elförzinkat rör 76,1x2,0 (l=6m) |
|
6203956 | VSH SudoXPress Elförzinkad rör 76,1x2,0 (l=6m) liten bunt |
|
6208026 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM 88,9 |
|
6119388 | VSH XPress Elförzinkad+Rostfritt O-ring FPM 88,9 |
|
6340061 | VSH XPress Sprinklerrör Elförzinkat 88,9x2,0 små buntar |
|
6241389 | VSH XPress Sprinklerrör Elförzinkad 88,9x2,0 |
|
6204814 | VSH SudoXPress Elförzinkat rör 88,9x2,0 (l=6m) |
|
6203967 | VSH SudoXPress Elförzinkad rör 88,9x2,0 (l=6m) liten bunt |
|
6208037 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM 108 |
|
6119399 | VSH XPress Elförzinkad+Rostfritt O-ring FPM 108 |
|
6340070 | VSH XPress Sprinklerrör Elförzinkat 108x2,0 liten bunt |
|
6241391 | VSH XPress Sprinklerrör Elförzinkad 108x2,0 |
|
6204825 | VSH SudoXPress Elförzinkat rör 108x2,0 (l=6m) |
|
6203978 | VSH SudoXPress Elförzinkad rör 108x2,0 (l=6m) liten bunt |
|
6204836 | VSH SudoXPress Elförzinkat rör 66,7x1,5 (l=6m) |
|
6208972 | VSH SudoXPress Elförzinkad rör 66,7x1,5 liten bunt |
| artikelnummer | beskrivning | ||
|---|---|---|---|
|
6222205 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 12 | 2 |
|
6222216 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 15 | 2 |
|
6222227 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 18 | 2 |
|
6222238 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 22 | 2 |
|
6222249 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 28 | 2 |
|
6222251 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 35 | 2 |
|
6222260 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 42 | 2 |
|
6222271 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 54 | 2 |
|
6208015 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM 76,1 | 2 |
|
6208026 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM 88,9 | 2 |
|
6208037 | VSH XPress Elförzinkad+Rostfritt O-ring EPDM 108 | 2 |
|
6208180 | VSH XPress Elförzinkad O-ring EPDM 66,7 | 2 |
