group: C1402

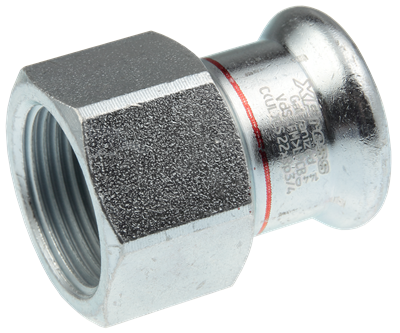

VSH XPress C1402 är en rak elförzinkad övergångsmuff med invändig gänga. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.
värme
kyla
tryckluft
solenergi
sprinkler
vakuum
bygginstallationer
skeppsbygge
brandskydd
ATG
Bureau Veritas
CNBOP
DNV-GL
Lloyds Register
LPCB
QB (CSTBat)
RINA
RISE
SBSC
SPF
VdS
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1551600 | 12xRp1/2" | 0,04 kg | 39x28x28 mm | påse (10 st) | 08711985094916 |
| 1551674 | 15xRp1/2" | 0,05 kg | 41x28x28 mm | påse (10 st) | 08711985094930 |
| 1551675 | 18xRp1/2" | 0,07 kg | 40x31x31 mm | påse (10 st) | 08711985094954 |
| 1551676 | 18xRp3/4" | 0,07 kg | 43x35x35 mm | påse (10 st) | 08711985094978 |
| 1552109 | 22xRp1/2" | 0,09 kg | 37x37x37 mm | påse (10 st) | 08711985256031 |
| 1551678 | 22xRp3/4" | 0,09 kg | 43x37x37 mm | påse (10 st) | 08711985094992 |
| 1560007 | 22xRp1" | 0,1 kg | 44x44x44 mm | påse (10 st) | 08711985337273 |
| 1552097 | 28xRp1/2" | 0,16 kg | 38x47x47 mm | påse (10 st) | 08711985132090 |
| 1552262 | 28xRp3/4" | 0,11 kg | 41x44x44 mm | påse (10 st) | 08711985164084 |
| 1551681 | 28xRp1" | 0,16 kg | 49x47x47 mm | påse (10 st) | 08711985095012 |
| 1554626 | 35xRp1/2" | 0,21 kg | 42x53x53 mm | påse (10 st) | 08711985263466 |
| 1554627 | 35xRp3/4" | 0,2 kg | 43x53x53 mm | påse (10 st) | 08711985263480 |
| 1552699 | 35xRp1" | 0,21 kg | 46x53x53 mm | påse (10 st) | 08711985263503 |
| 1552145 | 35xRp1 1/4" | 0,14 kg | 50x53x53 mm | påse (10 st) | 08711985149678 |
| 1554386 | 42xRp1 1/2" | 0,22 kg | 54x62x62 mm | påse (4 st) | 08711985281217 |
| 1554387 | 54xRp2" | 0,36 kg | 63x77x77 mm | påse (4 st) | 08711985281248 |

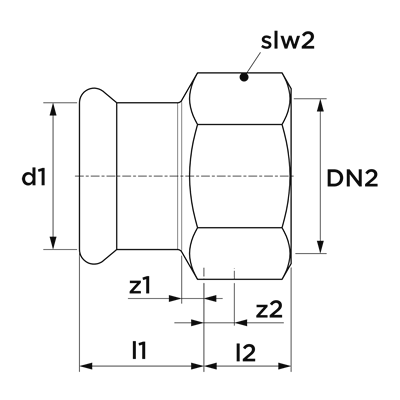

| RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1554387 | 12xRp1/2" | 12,0 | DN10 | 20 | 3 | 21,3 | 1/2" (DN15) | 19 | 4 | 24 |
| 1554387 | 15xRp1/2" | 15,0 | DN12 | 22 | 2 | 21,3 | 1/2" (DN15) | 19 | 4 | 24 |
| 1554387 | 18xRp1/2" | 18,0 | DN15 | 21 | 1 | 21,3 | 1/2" (DN15) | 19 | 4 | 27 |
| 1554387 | 18xRp3/4" | 18,0 | DN15 | 23 | 3 | 26,9 | 3/4" (DN20) | 20 | 4 | 30 |
| 1554387 | 22xRp1/2" | 22,0 | DN20 | 22 | 1 | 21,3 | 1/2" (DN15) | 14 | 0 | 32 |
| 1554387 | 22xRp3/4" | 22,0 | DN20 | 23 | 2 | 26,9 | 3/4" (DN20) | 20 | 4 | 32 |
| 1554387 | 22xRp1" | 22,0 | DN20 | 24 | 3 | 33,7 | 1" (DN25) | 20 | 5 | 38 |
| 1554387 | 28xRp1/2" | 28,0 | DN25 | 24 | 1 | 21,3 | 1/2" (DN15) | 14 | 1 | 41 |
| 1554387 | 28xRp3/4" | 28,0 | DN25 | 24 | 1 | 26,9 | 3/4" (DN20) | 17 | 0 | 38 |
| 1554387 | 28xRp1" | 28,0 | DN25 | 26 | 3 | 33,7 | 1" (DN25) | 23 | 4 | 41 |
| 1554387 | 35xRp1/2" | 35,0 | DN32 | 30 | 4 | 21,3 | 1/2" (DN15) | 12 | 1 | 46 |
| 1554387 | 35xRp3/4" | 35,0 | DN32 | 28 | 2 | 26,9 | 3/4" (DN20) | 15 | 3 | 46 |
| 1554387 | 35xRp1" | 35,0 | DN32 | 33 | 7 | 33,7 | 1" (DN25) | 13 | 0 | 46 |
| 1554387 | 35xRp1 1/4" | 35,0 | DN32 | 28 | 2 | 42,4 | 1 1/4" (DN32) | 22 | 7 | 46 |
| 1554387 | 42xRp1 1/2" | 42,0 | DN40 | 32 | 2 | 48,3 | 1 1/2" (DN40) | 22 | 6 | 54 |
| 1554387 | 54xRp2" | 54,0 | DN50 | 37 | 2 | 60,3 | 2" (DN50) | 26 | 8 | 67 |
| färg | silver |
|---|---|
| material | stål (St 34,2 (1,0034)) |
| ytbehandlingar | galvaniserad |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt |
| anslutningstyp | press (M), Rp - innergänga cylindrisk (BSPT) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73079980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | XPress Elförzinkat |
| produkttyp | C1402 |
| UNSPS | 40172502 |
| scip | 233056dc-cd46-44db-9410-a4845109c0f6 |
ATG3056_XPress_Carbon_F certifikat |
ladda ner | |
 C1402 bild |
png | ladda ner |
EPD VSH XPress Carbon Environmental Product Declaration |
ladda ner | |
SDS VSH XPress Carbon länk till arket |
ladda ner | |
VSH XPress Carbon LPCB certifikat |
ladda ner | |
VSH XPress Carbon Lloyds Register certifikat |
ladda ner | |
VSH XPress Carbon SBSC certifikat |
ladda ner | |
VSH XPress Carbon SPF certifikat |
ladda ner | |
VSH XPress QB certifikat |
ladda ner | |
VSH _XPress_VdS certifikat |
ladda ner | |
VSH_XPress_Galvanized_RINA certifikat |
ladda ner | |
VSH_XPress_carbon_RISE certifikat |
ladda ner | |
ATG3056_XPress_Carbon certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH XPress Carbon&Stainless Bureau Veritas certifikat |
ladda ner | |
VSH XPress installation instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Stål |
| Kvalitetanslutningsmateriall 1 | St 34.2 (1.0034) |
| Gräns snittsanslutning 1 | Galvaniskt/elektrolytiskt förzinkad |
| Anslutningsmaterial 2 | Stål |
| Kvalitetanslutningsmateriall 2 | St 34.2 (1.0034) |
| Gräns snittsanslutning 2 | Galvaniskt/elektrolytiskt förzinkad |
| Form | Rak |
| Modell | one-piece |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Väggtjocklek, anslutning 1 | 1,5mm |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | M |
| Anslutning 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Main colour fitting | Grå |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -35°C - 135°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -31°F - 275°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med värmeisolering | Nej |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Nej |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| DIN-CERTCO certificate | Nej |
| With approval for TÜV | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
| Type approval according to BBR/EKS | Nej |
