C1046
VSH lödkoppling C1046 i mässing är ett ventilfäste med en lödände och en ände med invändig gänga. VSH lödkopplingar i mässing har ett stort sortiment av kopplingar för mjuklödning. Hög kvalitet och dimensionsnoggrannhet är de högsta prioriteringarna för VSH lödkopplingar.
applikationer
lösningar
godkännanden
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 0422510 | 15xRp1/2" | 0,11 kg | 47x49x41 mm | påse (10 st) | 08711985002812 |
| artikelnummer | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | radie | vinkel |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0422510 | 15xRp1/2" | 15,0 | DN12 | 22 | 12 | 21,3 | 1/2" (DN15) | 23 | 8 | 20 | 90 |
| färg | mässing |
|---|---|
| material | mässing (CW617N) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | Väggplatta (90º) |
| anslutningstyp | löd, Rp - innergänga cylindrisk (BSPT) |
| tätning | Metalltätning |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003099 Wall plate |
| intrastat kod | 74122000 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | Löd |
| produkttyp | C1046 |
| scip | 9096d92f-2905-489e-9245-022c48ad808b |
 C1046 bild |
png | ladda ner |
VSH End Feed Gas instructions monteringsanvisning |
ladda ner | |
VSH End Feed MSDS länk till arket |
ladda ner | |
VSH Soldeer GASTEC certifikat |
ladda ner | |
VSH Soldeer KIWA certifikat |
ladda ner | |
VSH Solder fittings Gastec H2 certifikat |
ladda ner | |

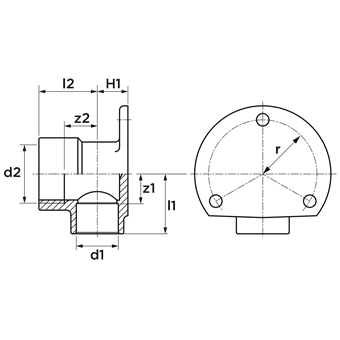

 Diagram diagram |
png | ladda ner |
VSH End Feed Brass installation instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003099 Wall plate |
| Material kapsling | Mässing |
| Materialkvalitet | CuZn40Pb2 (CW617N) |
| Ytskydd | Obehandlad |
| Form | Rätvinklig |
| Systembunden | Nej |
| Nominell innerdiameter, anslutning | DN 12 |
| Utvändig rördiameter anslutning 1 | 15mm |
| Utvändig rördiameter anslutning 1 (imperial) | 0,59" |
| Nominell innerdiameter på anslutni | ½" (15) |
| Utvändig rördiameter anslutning 2 | 21,3mm |
| Utvändig rördiameter anslutning 2 (imperial) | 0,84" |
| Anslutning | Lödmuff |
| Thread size tap connection | ½" |
| Anslutningslängd 1 | 22mm |
| Anslutningslängd 1 (imperial) | 0,87" |
| Bygglängd på anslutning 1 | 11,5mm |
| Bygglängd på anslutning 1 (imperial) | 0,45" |
| Väggtjocklek, anslutning 1 | 1,4mm |
| Anslutningslängd 2 | 23mm |
| Anslutningslängd 2 (imperial) | 0,91" |
| Bygglängd på anslutning 2 | 8mm |
| Bygglängd på anslutning 2 (imperial) | 0,31" |
| Längd från väggplatta | 41mm |
| Max medeltemperatur (kontinuerlig) | °C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | °F - 230°F |
| Max arbetstryck vid 20°C | 25bar |
| Max arbetstryck vid 20°C (imperial) | 362,59psi |
| With connection indicator | Nej |
| With protective cap | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| KIWA certified | Ja |
| Gastec QA mark | Ja |
| KOMO certified | Nej |
| Type approval according to BBR/EKS | Nej |
