VSH löddel mässing förminskat T-rör (3 x löd)

artikelgrupp: C1021

VSH lödkoppling C1021 i mässing är ett förminskat T-rör med 3 lödändar. VSH lödkopplingar i mässing har ett stort sortiment av kopplingar för mjuklödning. Hög kvalitet och dimensionsnoggrannhet är de högsta prioriteringarna för VSH lödkopplingar.

  • tillverkade av förstklassig mässing
  • samma applikationer för vatten och gas
  • tillhandahålls med alla relevanta godkännanden
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

naturgas

naturgas

värme

värme

kyla

kyla

tryckluft

tryckluft

solenergi

solenergi

vakuum

vakuum

väte (H2)

väte (H2)

annat vatten

annat vatten

segment

infra

infra

industri

industri

godkännanden

GASTEC

GASTEC

Gastec-H2-ready

Gastec-H2-ready

KIWA

KIWA

RSK

storlek

mått

vikt

förpackning

gtin

storlek

12x12x15

mått

34x20x27 mm

vikt

0,04 kg

förpackning

påse (10 st)

gtin

08711985001679

storlek

15x12x12

mått

34x19x26 mm

vikt

0,03 kg

förpackning

påse (10 st)

gtin

08711985001792

storlek

15x15x12

mått

35x19x26 mm

vikt

0,03 kg

förpackning

påse (10 st)

gtin

08711985001693

storlek

15x15x12

mått

36x19x28 mm

vikt

0,03 kg

förpackning

påse (10 st)

gtin

08711985001815

storlek

22x15x15

mått

45x27x36 mm

vikt

0,07 kg

förpackning

påse (5 st)

gtin

08711985001839

storlek

22x22x15

mått

48x26x36 mm

vikt

0,06 kg

förpackning

påse (5 st)

gtin

08711985001754

storlek

28x28x15

mått

53x33x42 mm

vikt

0,1 kg

förpackning

påse (2 st)

gtin

08711985001891

storlek

22x15x22

mått

52x26x40 mm

vikt

0,08 kg

förpackning

påse (5 st)

gtin

08711985001853

storlek

28x28x22

mått

61x32x47 mm

vikt

0,13 kg

förpackning

påse (2 st)

gtin

08711985001914

storlek

35x35x22

mått

71x40x54 mm

vikt

0,22 kg

förpackning

påse (1 st)

gtin

08711985364163

RSK

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

z3

size

12x12x15

d1

12,0

DN1

DN10

l1

17

z1

8

d2

15,0

DN2

DN12

l2

18

z2

9

d3

12,0

DN3

DN10

l3

17

z3

8

size

15x12x12

d1

15,0

DN1

DN12

l1

18

z1

7

d2

12,0

DN2

DN10

l2

17

z2

8

d3

12,0

DN3

DN10

l3

16

z3

7

size

15x15x12

d1

15,0

DN1

DN12

l1

18

z1

7

d2

12,0

DN2

DN10

l2

17

z2

8

d3

15,0

DN3

DN12

l3

18

z3

7

size

15x15x12

d1

15,0

DN1

DN12

l1

19

z1

8

d2

15,0

DN2

DN12

l2

19

z2

8

d3

12,0

DN3

DN10

l3

17

z3

8

size

22x15x15

d1

22,0

DN1

DN20

l1

24

z1

8

d2

15,0

DN2

DN12

l2

23

z2

12

d3

15,0

DN3

DN12

l3

22

z3

11

size

22x22x15

d1

22,0

DN1

DN20

l1

24

z1

8

d2

15,0

DN2

DN12

l2

23

z2

12

d3

22,0

DN3

DN20

l3

24

z3

8

size

28x28x15

d1

28,0

DN1

DN25

l1

27

z1

8

d2

15,0

DN2

DN12

l2

26

z2

15

d3

28,0

DN3

DN25

l3

27

z3

8

size

22x15x22

d1

22,0

DN1

DN20

l1

27

z1

12

d2

22,0

DN2

DN20

l2

27

z2

12

d3

15,0

DN3

DN12

l3

25

z3

14

size

28x28x22

d1

28,0

DN1

DN25

l1

31

z1

12

d2

22,0

DN2

DN20

l2

31

z2

15

d3

28,0

DN3

DN25

l3

31

z3

12

size

35x35x22

d1

35,0

DN1

DN32

l1

36

z1

13

d2

22,0

DN2

DN20

l2

34

z2

19

d3

35,0

DN3

DN32

l3

36

z3

13

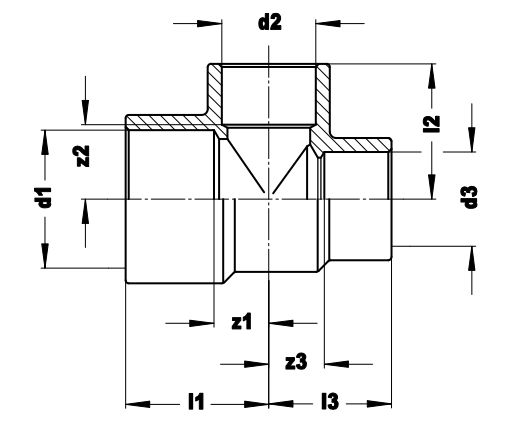

technical drawing for product

egenskaper

färg

mässing

material

mässing (CW617N)

ytbehandlingar

ingen

form

T-stycke, reducer (90º)

anslutningstyp

löd

tätning

Metalltätning

allmänt

produktgrupp

fittings

ETIM klass

EC003025 Montering med 3 anslutningar

intrastat kod

74122000

ursprungsland

Nederländerna

varumärke

VSH

serier

Löd

produkttyp

C1021

UNSPS

40174601

scip

9096d92f-2905-489e-9245-022c48ad808b

teknisk information

max arbetstryck vätska (bar)

25 bar

min medel temperatur

-20 °C

max medel temperatur

110 °C

image for C1021

bild | png

C1021

image for Diagram

diagram | jpg

Diagram

monteringsanvisning | pdf

VSH End Feed Brass installation instructions

monteringsanvisning | pdf

VSH End Feed Gas instructions

länk till arket | pdf

VSH End Feed MSDS

certifikat | pdf

VSH Soldeer GASTEC

certifikat | pdf

VSH Soldeer KIWA

certifikat | pdf

VSH Solder fittings Gastec H2

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Mässing

etikett

Kvalitetanslutningsmateriall 1

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Mässing

etikett

Kvalitetanslutningsmateriall 2

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Anslutnings material

värde

Mässing

etikett

Materailklassanslutning 3

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 3

värde

Obehandlad

etikett

Anslutning för ytbehandling 3.

värde

Obehandlad

etikett

Modell

värde

T-stycke

etikett

Vinkel

värde

90°

etikett

Förminskning

värde

Ja

etikett

Flera delar

värde

Nej

etikett

Systembunden

värde

Nej

etikett

Anslutning 1

värde

Lödmuff

etikett

Väggtjocklek, anslutning 2 (imperial)

värde

0,06"

etikett

Anslutning 2

värde

Lödmuff

etikett

Anslutning 3

värde

Lödmuff

etikett

Fläns tryckklass

värde

PN 25

etikett

Material tätning

värde

Metalltätande

etikett

Main colour fitting

värde

Mässing

etikett

Dragfast

värde

Ja

etikett

Max arbetstryck vid 20°C

värde

25bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

362,59psi

etikett

Med packningar

värde

Nej

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

Med värmeisolering

värde

Nej

etikett

Med stötkam

värde

Ja

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

DIN-CERTCO certificate

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

With approval for TÜV

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

KIWA certified

värde

Ja

etikett

KOMO certified

värde

Nej

etikett

Type approval according to BBR/EKS

värde

Nej

RSK

koldioxidavtryck (A-C) inbäddad koldioxid

datakälla

koldioxidavtryck (A-C) inbäddad koldioxid

0,16kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,11kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,12kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,33kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,29kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,45kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,34kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,56kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,99kgCO2e

datakälla

TM65
