VSH anslutningsnippel 90° (invändig gänga x utvändig gänga)

sortiment

RSK	storlek	vikt	mått	förpackning	gtin
0609741	Rp3/8"x(M24x1,5) Cr	0,06 kg	47x32x25 mm	påse (10 st)	08711985026498
0609763	Rp1/2"x(M24x1,5) Cr	0,07 kg	52x37x27 mm	påse (10 st)	08711985026511

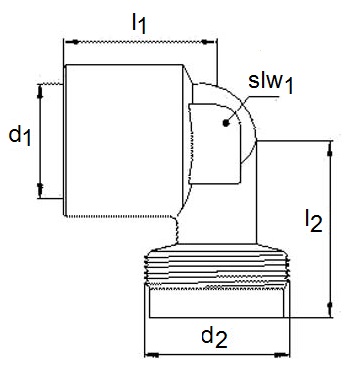

mått

artikelnummer	storlek	d1	DN1	l1	d2	DN2	l2
0609741	Rp3/8"x(M24x1,5) Cr	17,2	3/8" (DN10)	20	24,0	DN12	27
0609763	Rp1/2"x(M24x1,5) Cr	21,3	1/2" (DN15)	25	24,0	DN12	29

egenskaper

färg	krom
material	mässing
ytbehandlingar	kromat
tillverkare	Aalberts integrated piping systems B.V. (VSH)
form	Elbow
anslutningstyp	Rp - innergänga cylindrisk (BSPT), M-metrisk gänga

allmän

produktgrupp	fittings
ETIM klass	EC003024 Montering med 2 anslutningar
intrastat kod	84818081
ursprungsland	Nederländerna
varumärke	VSH
produkttyp	A1066

nedladdningar

A1066 bild	png	ladda ner
Diagram diagram	jpg	ladda ner

ETIM

etikett	värde
ETIM klass	EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1	Mässing
Anslutningsmaterial 2	Mässing
Form	Böj
Förminskning	Nej
Excentrisk	Nej
Systembunden	Ja
Anslutning 1	Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)
Nominell innerdiameter på anslutni	DN 12
Utvändig rördiameter anslutning 2	24mm
Utvändig rördiameter anslutning 2 (imperial)	0,94"
Anslutning 2	Utvändig gänga metrisk
Main colour fitting	Krom
Med stötkam	Nej
Dragfast	Ja
Med packningar	Nej
Med huv	Nej
FM kvalitetsmärke	Nej
LPCB kvalitetsmärke	Nej
ULC kvalitetsmärke	Nej
UL kvalitetmärke	Nej
VdS quality mark	Nej
DVGW quality mark for gas	Nej
DVGW quality mark for water	Nej
Certified according to NF 545	Nej
KIWA certified	Nej
Gastec QA mark	Ja
KOMO certified	Nej
Gastec QA - AR 214 (H2)	Nej
