VSH Shurjoint Flexibel rillkoppling heavy duty, EPDM packning (2 x rillat)

sortiment

RSK	storlek	vikt	mått	förpackning	gtin
1658298	355,6 (DN350) -E- orange	15,23 kg	75x503x412 mm	påse (1 st)	08711985447361
1658299	355,6 (DN350) -E- elförzinkad	15,23 kg	75x503x412 mm	påse (1 st)	08711985447385
1658300	406,4 (DN400) -E- orange	16,78 kg	75x555x463 mm	påse (1 st)	08711985447378
1658301	406,4 (DN400) -E- elförzinkad	16,78 kg	75x555x463 mm	påse (1 st)	08711985447392
1770N00A8001	457,2 (DN450) -E- orange	22,25 kg	79x611x520 mm	påse (1 st)	04710574433345
1770N00A8003	457,2 (DN450) -E- elförzinkad	22,25 kg	79x611x520 mm	påse (1 st)	04710574433369
1770N00B0001	508 (DN500) -E- orange	24,67 kg	79x670x571 mm	påse (1 st)	04710574433390
1770N00B0003	508 (DN500) -E- elförzinkad	24,67 kg	79x670x571 mm	påse (1 st)	08711985481419
1770N00B2001	558,8 (DN550) -E- orange	27,24 kg	79x766x622 mm	påse (1 st)	04710574433437
1770N00B2003	558,8 (DN550) -E- elförzinkad	27,24 kg	79x766x622 mm	påse (1 st)	04710574433451
1770N00B4001	609,6 (DN600) -E- orange	29,51 kg	79x773x674 mm	påse (1 st)	04710574433475
1770N00B4003	609,6 (DN600) -E- elförzinkad	29,51 kg	79x773x674 mm	påse (1 st)	04710574433499
1770N00B6001	660,4 (DN650) -E- orange	64,98 kg	126x842x754 mm	påse (1 st)	04710574433512
1770N00B6003	660,4 (DN650) -E- elförzinkad	64,98 kg	126x842x754 mm	påse (1 st)	04710574433529

mått

RSK	storlek	d1	DN1	l1	z1	d2	DN2	l2	z2
1658301	355,6 (DN350) -E- orange	355,6	DN350	38	2	355,6	DN350	38	2
1658301	355,6 (DN350) -E- elförzinkad	355,6	DN350	38	2	355,6	DN350	38	2
1658301	406,4 (DN400) -E- orange	406,4	DN400	38	2	406,4	DN400	38	2
1658301	406,4 (DN400) -E- elförzinkad	406,4	DN400	38	2	406,4	DN400	38	2
1658301	457,2 (DN450) -E- orange	457,2	DN450	40	2	457,2	DN450	40	2
1658301	457,2 (DN450) -E- elförzinkad	457,2	DN450	40	2	457,2	DN450	40	2
1658301	508 (DN500) -E- orange	508,0	DN500	40	2	508,0	DN500	40	2
1658301	508 (DN500) -E- elförzinkad	508,0	DN500	40	2	508,0	DN500	40	2
1658301	558,8 (DN550) -E- orange	558,8	DN550	40	2	558,8	DN550	40	2
1658301	558,8 (DN550) -E- elförzinkad	558,8	DN550	40	2	558,8	DN550	40	2
1658301	609,6 (DN600) -E- orange	609,6	DN600	40	2	609,6	DN600	40	2
1658301	609,6 (DN600) -E- elförzinkad	609,6	DN600	40	2	609,6	DN600	40	2
1658301	660,4 (DN650) -E- orange	660,4	DN650	63	2	660,4	DN650	63	2
1658301	660,4 (DN650) -E- elförzinkad	660,4	DN650	63	2	660,4	DN650	63	2

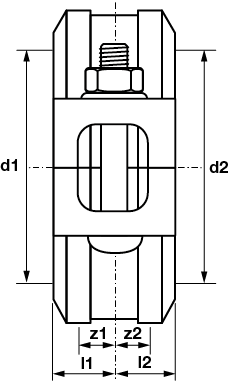

se ovan för diagrammet relaterat till dessa dimensioner

egenskaper

allmän

produktgrupp	fittings (demonterbar)
ETIM klass	EC003024 Montering med 2 anslutningar
intrastat kod	73071910
ursprungsland	Taiwan
varumärke	VSH
serier	Shurjoint
produkttyp	7707NE

nedladdningar

7707N bild	png	ladda ner
7707N-Combi bild	png	ladda ner
7707N-GV bild	png	ladda ner
VSH Shurjoint CSTBat certifikat	pdf	ladda ner
Diagram diagram	png	ladda ner
Datasheet inlämningsblad	pdf	ladda ner
VSH Shurjoint Installation Handbook monteringsanvisning	pdf	ladda ner
VSH Shurjoint instructions monteringsanvisning	pdf	ladda ner

ETIM

etikett	värde
ETIM klass	EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1	Gjutjärn
Anslutningsmaterial 2	Gjutjärn
Form	Rak
Modell	2-part
Böjningsvinkel	0°
Förminskning	Nej
Excentrisk	Nej
Systembunden	Nej
Anslutning 1	Ribbing groove (groove coupling)
Anslutning 2	Ribbing groove (groove coupling)
Material tätning	EPDM
Med stötkam	Nej
Dragfast	Ja
Bygglängd på anslutning 1	1,6mm
Bygglängd på anslutning 1 (imperial)	0,06"
Bygglängd på anslutning 2	1,6mm
Bygglängd på anslutning 2 (imperial)	0,06"
Max medeltemperatur (kontinuerlig)	-34°C - 110°C
Max medeltemperatur (kontinuerlig) (imperial)	-29,2°F - 230°F
Max arbetstryck vid 20°C	20bar
Max arbetstryck vid 20°C (imperial)	290,08psi
Med packningar	Nej
Med huv	Nej
With connection indicator	Nej
Med avtappningsventil	Nej
Med avluftare	Nej
FM kvalitetsmärke	Nej
LPCB kvalitetsmärke	Nej
ULC kvalitetsmärke	Nej
UL kvalitetmärke	Nej
VdS quality mark	Nej
DVGW quality mark for gas	Nej
DVGW quality mark for water	Nej
Certified according to NF 545	Nej
KIWA certified	Nej
Gastec QA mark	Nej
KOMO certified	Nej
