group: 7270S
VSH XPress 7270S är en skjutmuff i koppar med 2 pressändar. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.
dricksvatten
värme
kyla
tryckluft
vakuum
bygginstallationer
skeppsbygge
industri
ATG
Kitemark
DNV-GL
DVGW Wasser
KIWA
ÖVGW Wasser
QB (CSTBat)
RISE
SINTEF
ÜA
WRAS
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1767036 | 15 | 0,05 kg | 20x20x80 mm | påse (5 st) | 05022050194473 |
| 1767037 | 18 | 0,07 kg | 25x25x80 mm | påse (5 st) | 05022050196583 |
| 1767038 | 22 | 0,08 kg | 30x30x80 mm | påse (5 st) | 05022050194534 |
| 1767039 | 28 | 0,11 kg | 35x35x90 mm | påse (5 st) | 05022050194596 |
| 1767040 | 35 | 0,15 kg | 40x40x100 mm | påse (5 st) | 05022050194657 |
| 1767041 | 42 | 0,22 kg | 50x50x120 mm | påse (1 st) | 05022050380487 |
| 1767042 | 54 | 0,34 kg | 60x60x138 mm | påse (1 st) | 05022050380494 |
| 1759774 | 66,7 | 0,48 kg | 80x80x110 mm | kartong (1 st) | 05022050380401 |
| 1767043 | 76,1 | 0,59 kg | 95x95x110 mm | kartong (1 st) | 05022050380418 |
| 1767044 | 88,9 | 0,73 kg | 110x110x125 mm | kartong (1 st) | 05022050380425 |
| 1767045 | 108 | 1,12 kg | 130x130x130 mm | kartong (1 st) | 05022050380432 |
| RSK | storlek | d1 | DN1 | l1 | es1 | d2 | DN2 | l2 | es2 |
|---|---|---|---|---|---|---|---|---|---|
| 1767045 | 15 | 15,0 | DN12 | 40 | 20 | 15,0 | DN12 | 40 | 20 |
| 1767045 | 18 | 18,0 | DN15 | 40 | 20 | 18,0 | DN15 | 40 | 20 |
| 1767045 | 22 | 22,0 | DN20 | 42 | 21 | 22,0 | DN20 | 42 | 21 |
| 1767045 | 28 | 28,0 | DN25 | 46 | 23 | 28,0 | DN25 | 46 | 23 |
| 1767045 | 35 | 35,0 | DN32 | 50 | 25 | 35,0 | DN32 | 50 | 25 |
| 1767045 | 42 | 42,0 | DN40 | 60 | 30 | 42,0 | DN40 | 60 | 30 |
| 1767045 | 54 | 54,0 | DN50 | 71 | 36 | 54,0 | DN50 | 71 | 36 |
| 1767045 | 66,7 | 66,7 | DN65 | 55 | 50 | 66,7 | DN65 | 55 | 50 |
| 1767045 | 76,1 | 76,1 | DN65 | 55 | 50 | 76,1 | DN65 | 55 | 50 |
| 1767045 | 88,9 | 88,9 | DN80 | 66 | 50 | 88,9 | DN80 | 55 | 50 |
| 1767045 | 108 | 108,0 | DN100 | 72 | 68 | 108,0 | DN100 | 72 | 68 |
| färg | koppar |
|---|---|
| material | koppar (CW024A (UNS C12200)) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt |
| anslutningstyp | press (M) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 74122000 |
| varumärke | VSH |
| serier | XPress Koppar |
| produkttyp | 7270S |

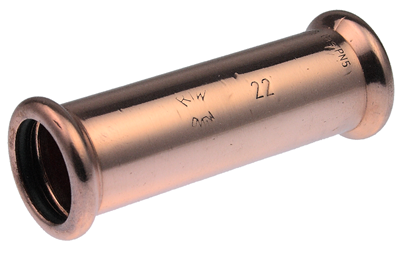

 7270S bild |
png | ladda ner |
VSH XPress Copper RISE 12-108 mm SE certifikat |
ladda ner | |
VSH_XPress_Copper_WRAS certifikat |
ladda ner | |
XPress Copper BSI certifikat |
ladda ner | |
XPress Copper DVGW Water certifikat |
ladda ner | |
XPress Copper KIWA certifikat |
ladda ner | |
XPress_Copper_ATG certifikat |
ladda ner | |
XPress_Copper_QB certifikat |
ladda ner | |
XPress_Copper_SINTEF certifikat |
ladda ner | |
XPress_Copper_Water_OVGW certifikat |
ladda ner | |
XPress_DNV certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH XPress Copper RISE 12-108 mm EN certifikat |
ladda ner | |
VSH XPress installation instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Koppar |
| Kvalitetanslutningsmateriall 1 | Cu-DHP (CW024A) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Koppar |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Rak |
| Modell | one-piece |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | M |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | M |
| Main colour fitting | Koppar |
| Material tätning | EPDM |
| Med stötkam | Nej |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med värmeisolering | Nej |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| DIN-CERTCO certificate | Nej |
| VdS quality mark | Nej |
| With approval for TÜV | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Ja |
| Certified according to NF 545 | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
| Type approval according to BBR/EKS | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
6115912 | VSH XPress Koppar O-ring EPDM 15 |
 |
4805218 | VSH XPress Koppar O-ring FPM 15 |
 |
6212657 | VSH XPress Koppar Mall för insticksdjup 12-109 |
|
6115923 | VSH XPress Koppar O-ring EPDM 18 |
|
4805229 | VSH XPress Koppar O-ring FPM 18 |
|
6115934 | VSH XPress Koppar O-ring EPDM 22 |
|
4805231 | VSH XPress Koppar O-ring FPM 22 |
|
6115945 | VSH XPress Koppar O-ring EPDM 28 |
|
4805240 | VSH XPress Koppar O-ring FPM 28 |
|
4805251 | VSH XPress Koppar O-ring FPM 35 |
|
6115956 | VSH XPress Koppar O-ring EPDM 35 |
|
4805262 | VSH XPress Koppar O-ring FPM 42 |
|
6115967 | VSH XPress Koppar O-ring EPDM 42 |
|
4805273 | VSH XPress Koppar O-ring FPM 54 |
|
6115978 | VSH XPress Koppar O-ring EPDM 54 |
|
4805075 | VSH XPress Koppar O-ring EPDM 76,1 |
|
4805086 | VSH XPress Koppar O-ring EPDM 88,9 |
|
4805097 | VSH XPress Koppar O-ring EPDM 108 |
|
4806527 | VSH XPress Koppar O-ring EPDM 66,7 |
| artikelnummer | beskrivning | ||
|---|---|---|---|
|
4805075 | VSH XPress Koppar O-ring EPDM 76,1 | 2 |
|
4805086 | VSH XPress Koppar O-ring EPDM 88,9 | 2 |
|
4805097 | VSH XPress Koppar O-ring EPDM 108 | 2 |
|
6115912 | VSH XPress Koppar O-ring EPDM 15 | 2 |
|
6115923 | VSH XPress Koppar O-ring EPDM 18 | 2 |
|
6115934 | VSH XPress Koppar O-ring EPDM 22 | 2 |
|
6115945 | VSH XPress Koppar O-ring EPDM 28 | 2 |
|
6115956 | VSH XPress Koppar O-ring EPDM 35 | 2 |
|
6115967 | VSH XPress Koppar O-ring EPDM 42 | 2 |
|
6115978 | VSH XPress Koppar O-ring EPDM 54 | 2 |
|
4806527 | VSH XPress Koppar O-ring EPDM 66,7 | 2 |
