group: 7170

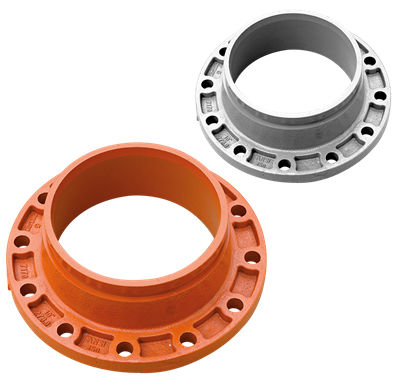

VSH Shurjoint rillade rörsystem består av ett brett utbud av rillade kopplingar och ventiler för värme, tryckluft och industri applikationer. VSH Shurjoint är mindre arbetskrävande, säkrare, renare och levererar enhetlig anslutningskvalitét.
värme
kyla
tryckluft
bygginstallationer
industri
no approvals available
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1170A00A3001 | 323,9 (DN300) A150 - orange | 28 kg | 127x483x483 mm | påse (1 st) | 04710574418021 |
| 1170A00A4001 | 355,6 (DN350) A150 - orange | 49,5 kg | 127x533x533 mm | påse (1 st) | 08711985482980 |
| 1170A00A4003 | 355,6 (DN350) A150 - elförzinkad | 49,5 kg | 127x533x533 mm | påse (1 st) | 08711985482997 |
| 1170A00A6001 | 406,4 (DN400) A150 - orange | 50 kg | 127x597x597 mm | påse (1 st) | 08711985483000 |
| 1170A00A6003 | 406,4 (DN400) A150 - elförzinkad | 50 kg | 127x597x597 mm | påse (1 st) | 08711985483017 |
| 1654000 | 273 (DN250) PN16 - orange | 22 kg | 127x405x405 mm | påse (1 st) | 08711985477214 |
| 1654002 | 323,9 (DN300) PN16 - orange | 28 kg | 203x460x460 mm | påse (1 st) | 08711985477221 |
| 1170B00A4001 | 355,6 (DN350) PN16 - orange | 49,5 kg | 127x520x520 mm | påse (1 st) | 04710574460433 |
| 1170B00A6001 | 406,4 (DN400) PN16 - orange | 50 kg | 127x580x580 mm | påse (1 st) | 04710574460440 |
| 1654001 | 273 (DN250) PN10 - orange | 22 kg | 127x395x395 mm | påse (1 st) | 08711985477191 |
| 1654003 | 323,9 (DN300) PN10 - orange | 28 kg | 203x445x445 mm | påse (1 st) | 08711985477207 |
| 1170E00A4001 | 355,6 (DN350) PN10 - orange | 49,5 kg | 127x505x505 mm | påse (1 st) | 08711985483857 |
| 1170E00A4003 | 355,6 (DN350) PN10 - elförzinkad | 49,5 kg | 127x505x505 mm | påse (1 st) | 08711985483864 |
| 1170E00A6001 | 406,4 (DN400) PN10 - orange | 50 kg | 127x565x565 mm | påse (1 st) | 08711985483871 |
| 1170E00A6003 | 406,4 (DN400) PN10 - elförzinkad | 50 kg | 127x565x565 mm | påse (1 st) | 08711985483888 |

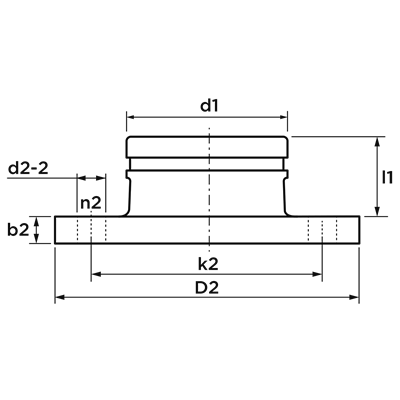

| RSK | storlek | d1 | DN1 | l1 | d2 | DN2 | l2 | n2 | k2 | d2-2 | D2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1654003 | 323,9 (DN300) A150 - orange | 323,9 | DN300 | 95 | 483,0 | DN300 | 32 | 12 | 432 | 25 | 483 |
| 1654003 | 355,6 (DN350) A150 - orange | 355,6 | DN350 | 92 | 533,0 | DN350 | 35 | 12 | 476 | 29 | 533 |
| 1654003 | 355,6 (DN350) A150 - elförzinkad | 355,6 | DN350 | 92 | 533,0 | DN350 | 35 | 12 | 476 | 29 | 533 |
| 1654003 | 406,4 (DN400) A150 - orange | 406,4 | DN400 | 90 | 597,0 | DN400 | 37 | 16 | 539,5 | 29 | 597 |
| 1654003 | 406,4 (DN400) A150 - elförzinkad | 406,4 | DN400 | 90 | 597,0 | DN400 | 37 | 16 | 539,5 | 29 | 597 |
| 1654003 | 273 (DN250) PN16 - orange | 273,0 | DN250 | 101 | 405,0 | DN250 | 26 | ||||
| 1654003 | 323,9 (DN300) PN16 - orange | 323,9 | DN300 | 175 | 460,0 | DN300 | 28 | ||||
| 1654003 | 355,6 (DN350) PN16 - orange | 355,6 | DN350 | 97 | 520,0 | DN350 | 30 | ||||
| 1654003 | 406,4 (DN400) PN16 - orange | 406,4 | DN400 | 95 | 580,0 | DN400 | 32 | ||||
| 1654003 | 273 (DN250) PN10 - orange | 273,0 | DN250 | 101 | 406,0 | DN250 | 26 | ||||
| 1654003 | 323,9 (DN300) PN10 - orange | 323,9 | DN300 | 177 | 483,0 | DN300 | 26 | ||||
| 1654003 | 355,6 (DN350) PN10 - orange | 355,6 | DN350 | 101 | 533,0 | DN350 | 26 | ||||
| 1654003 | 355,6 (DN350) PN10 - elförzinkad | 355,6 | DN350 | 101 | 533,0 | DN350 | 26 | ||||
| 1654003 | 406,4 (DN400) PN10 - orange | 406,4 | DN400 | 101 | 597,0 | DN400 | 26 | ||||
| 1654003 | 406,4 (DN400) PN10 - elförzinkad | 406,4 | DN400 | 101 | 597,0 | DN400 | 26 |
| färg | silver, orange |
|---|---|
| material | gjutjärn, stål (ASTM A536 65-45-12, ASTM A53 Grade B) |
| ytbehandlingar | galvaniserad, lackerad |
| tillverkare | Shurjoint |
| anslutningstyp | rilla, fläns |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73071910 |
| ursprungsland | Taiwan |
| varumärke | VSH |
| serier | Shurjoint |
| produkttyp | 7170 |
| UNSPS | 40173310 |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Form | Rak |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Nej |
| Anslutning 1 | Spår |
| Anslutning 2 | Fläns |
| Med stötkam | Nej |
| Dragfast | Ja |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Nej |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
