artikelgrupp: 7005

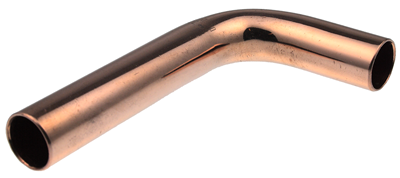

VSH XPress 7005 är en 90° passböj med 2 slätändar. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.
dricksvatten
värme
kyla
tryckluft
vakuum
bostäder
infra
industri
skeppsbygge
DVGW Wasser
KIWA
ÖVGW Wasser
QB (CSTBat)
RISE
ÜA
WRAS
RSK
storlek
mått
vikt
förpackning
gtin
RSK

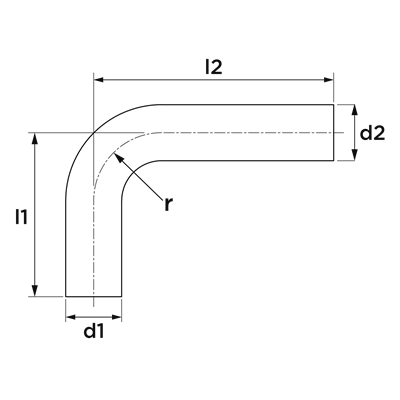

size
d1
DN1
l1
z1
es1
d2
DN2
l2
es2
radie
vinkel
RSK
1767360size
Ø15
d1
15,0
DN1
DN12
l1
70
z1
50
es1
20
d2
15,0
DN2
DN12
l2
120
es2
20
radie
18
vinkel
90
RSK
1767362size
Ø22
d1
22,0
DN1
DN20
l1
70
z1
49
es1
21
d2
22,0
DN2
DN20
l2
120
es2
21
radie
27
vinkel
90
RSK
1767363size
Ø28
d1
28,0
DN1
DN25
l1
80
z1
57
es1
23
d2
28,0
DN2
DN25
l2
120
es2
23
radie
34
vinkel
90
färg
koppar
material
koppar (CW024A (UNS C12200))
ytbehandlingar
ingen
form
Böj (90º)
anslutningstyp
rörända
produktgrupp
fittings
ETIM klass
EC003024 Montering med 2 anslutningar
intrastat kod
74122000
ursprungsland
Hungary
varumärke
VSH
serier
XPress Koppar
produkttyp
7005
UNSPS
40172103
max arbetstryck vätska (bar)
16 bar
min medel temperatur
-20 °C
max medel temperatur
110 °C
topp medeltemperatur
135 °C
etikett
värde
etikett
ETIM klass
etikett
Anslutningsmaterial 1
värde
Koppar
etikett
Kvalitetanslutningsmateriall 1
värde
Cu-DHP (CW024A)
etikett
Gräns snittsanslutning 1
värde
Obehandlad
etikett
Anslutning för ytbehandling 1.
värde
Obehandlad
etikett
Anslutningsmaterial 2
värde
Koppar
etikett
Gräns snittsanslutning 2
värde
Obehandlad
etikett
Anslutning för ytbehandling 2.
värde
Obehandlad
etikett
Form
värde
Böj
etikett
Modell
värde
one-piece
etikett
Böjningsvinkel
värde
90°
etikett
Förminskning
värde
Nej
etikett
Excentrisk
värde
Nej
etikett
Systembunden
värde
Ja
etikett
Anslutning 1
värde
Lödände
etikett
Anslutning 2
värde
Lödände
etikett
Main colour fitting
värde
Koppar
etikett
Flange compression class (PN)
värde
PN 16
etikett
Med stötkam
värde
Nej
etikett
Dragfast
värde
Ja
etikett
Anslutningslängd 2
värde
120mm
etikett
Anslutningslängd 2 (imperial)
värde
4,72"
etikett
Max medeltemperatur (kontinuerlig)
värde
-20°C - 110°C
etikett
Max medeltemperatur (kontinuerlig) (imperial)
värde
-4°F - 230°F
etikett
Max arbetstryck vid 20°C
värde
16bar
etikett
Max arbetstryck vid 20°C (imperial)
värde
232,06psi
etikett
Med värmeisolering
värde
Nej
etikett
Med packningar
värde
Nej
etikett
Med huv
värde
Nej
etikett
With connection indicator
värde
Nej
etikett
Med avluftare
värde
Nej
etikett
FM kvalitetsmärke
värde
Nej
etikett
LPCB kvalitetsmärke
värde
Nej
etikett
ULC kvalitetsmärke
värde
Nej
etikett
UL kvalitetmärke
värde
Nej
etikett
DIN-CERTCO certificate
värde
Nej
etikett
VdS quality mark
värde
Nej
etikett
With approval for TÜV
värde
Nej
etikett
DVGW quality mark for gas
värde
Nej
etikett
Certified according to NF 545
värde
Nej
etikett
KIWA certified
värde
Ja
etikett
Gastec QA mark
värde
Nej
etikett
KOMO certified
värde
Nej
etikett
Gastec QA - AR 214 (H2)
värde
Nej
etikett
Type approval according to BBR/EKS
värde
Nej
RSK
koldioxidavtryck (A1-A3) cradle-to-gate
koldioxidavtryck (A-C) inbäddad koldioxid
koldioxidavtryck (A-D) cradle-to-cradle
datakälla
RSK
1767360koldioxidavtryck (A1-A3) cradle-to-gate
0,3kgCO2e
koldioxidavtryck (A-C) inbäddad koldioxid
0,35kgCO2e
koldioxidavtryck (A-D) cradle-to-cradle
0,18kgCO2e
datakälla
EPD
RSK
1767362koldioxidavtryck (A1-A3) cradle-to-gate
0,41kgCO2e
koldioxidavtryck (A-C) inbäddad koldioxid
0,47kgCO2e
koldioxidavtryck (A-D) cradle-to-cradle
0,24kgCO2e
datakälla
EPD
RSK
1767363koldioxidavtryck (A1-A3) cradle-to-gate
0,58kgCO2e
koldioxidavtryck (A-C) inbäddad koldioxid
0,67kgCO2e
koldioxidavtryck (A-D) cradle-to-cradle
0,34kgCO2e
datakälla
EPD
