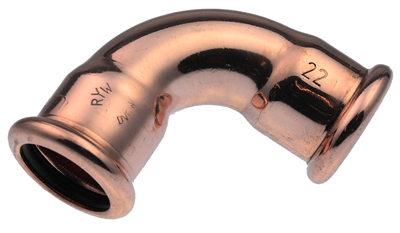

VSH XPress Koppar böj 90° (2 x muff)

artikelgrupp: 7002A

VSH XPress 7002A är en 90° böj i koppar med 2 muffar. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.

  • med invändigt stopp (stoppkant)
  • tillhandahålls med alla relevanta godkännanden
  • Leak Before Pressed (LBP) funktion
  • tydlig märkning av material och dimension på kopplingen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

kyla

kyla

tryckluft

tryckluft

vakuum

vakuum

segment

bostäder

bostäder

infra

infra

industri

industri

skeppsbygge

skeppsbygge

godkännanden

ATG

ATG

Kitemark

Kitemark

DNV-GL

DNV-GL

DVGW Wasser

DVGW Wasser

EMI

EMI

KIWA

KIWA

ÖVGW Wasser

ÖVGW Wasser

QB (CSTBat)

QB (CSTBat)

RISE

RISE

SINTEF

SINTEF

ÜA

ÜA

WRAS

WRAS

artikel

size

d1

DN1

l1

z1

d2

DN2

l2

z2

radie

vinkel

artikel

1767166

size

12

d1

12,0

DN1

DN10

l1

31

z1

14

d2

12,0

DN2

DN10

l2

31

z2

14

radie

14

vinkel

90

artikel

1767167

size

15

d1

15,0

DN1

DN12

l1

38

z1

17

d2

15,0

DN2

DN12

l2

38

z2

17

radie

17

vinkel

90

artikel

1767168

size

18

d1

18,0

DN1

DN15

l1

42

z1

22

d2

18,0

DN2

DN15

l2

42

z2

22

radie

22

vinkel

90

artikel

1767169

size

22

d1

22,0

DN1

DN20

l1

47

z1

26

d2

22,0

DN2

DN20

l2

47

z2

26

radie

26

vinkel

90

artikel

1767170

size

28

d1

28,0

DN1

DN25

l1

56

z1

34

d2

28,0

DN2

DN25

l2

56

z2

34

radie

34

vinkel

90

artikel

1767171

size

35

d1

35,0

DN1

DN32

l1

68

z1

42

d2

35,0

DN2

DN32

l2

68

z2

42

radie

42

vinkel

90

artikel

1767172

size

42

d1

42,0

DN1

DN40

l1

80

z1

50

d2

42,0

DN2

DN40

l2

80

z2

50

radie

50

vinkel

90

artikel

1767173

size

54

d1

54,0

DN1

DN50

l1

100

z1

65

d2

54,0

DN2

DN50

l2

100

z2

65

radie

65

vinkel

90

artikel

4806021

size

64

d1

64,0

DN1

DN60

l1

172

z1

122

d2

64,0

DN2

DN60

l2

172

z2

122

radie

90

vinkel

90

artikel

1759720

size

66,7

d1

66,7

DN1

DN65

l1

132

z1

87

d2

66,7

DN2

DN65

l2

132

z2

87

radie

80

vinkel

90

artikel

1767174

size

76,1

d1

76,1

DN1

DN65

l1

142

z1

92

d2

76,1

DN2

DN65

l2

142

z2

92

radie

90

vinkel

90

artikel

1767175

size

88,9

d1

88,9

DN1

DN80

l1

170

z1

106

d2

88,9

DN2

DN80

l2

170

z2

106

radie

105

vinkel

90

artikel

1767176

size

108

d1

108,0

DN1

DN100

l1

201

z1

135

d2

108,0

DN2

DN100

l2

201

z2

135

radie

161

vinkel

90

technical drawing for product

egenskaper

färg

koppar

material

koppar (CW024A (UNS C12200))

ytbehandlingar

ingen

form

Böj (90º)

anslutningstyp

press (M)

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

varumärke

VSH

serier

XPress Koppar

produkttyp

7002A

teknisk information

max arbetstryck vätska (bar)

16 bar

min medel temperatur

-20 °C

max medel temperatur

110 °C

topp medeltemperatur

135 °C

image for 7002A

bild | png

7002A

image for Diagram

diagram | png

Diagram

monteringsanvisning | pdf

VSH XPress installation instructions

certifikat | pdf

VSH XPress Copper RISE 12-108 mm SE

certifikat | pdf

VSH_XPress_Copper_WRAS

certifikat | pdf

XPress Copper BSI

certifikat | pdf

XPress Copper DVGW Water

certifikat | pdf

XPress Copper KIWA

certifikat | pdf

XPress_Copper_ATG

certifikat | pdf

XPress_Copper_QB

certifikat | pdf

XPress_Copper_SINTEF

certifikat | pdf

XPress_Copper_Water_OVGW

certifikat | pdf

XPress_DNV

certifikat | pdf

VSH XPress Copper RISE 12-108 mm EN

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Koppar

etikett

Kvalitetanslutningsmateriall 1

värde

Cu-DHP (CW024A)

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Koppar

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Böj

etikett

Modell

värde

one-piece

etikett

Böjningsvinkel

värde

90°

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Pressmuff

etikett

Contour code connection 1

värde

M

etikett

Anslutning 2

värde

Pressmuff

etikett

Contour code connection 2

värde

M

etikett

Main colour fitting

värde

Koppar

etikett

Flange compression class (PN)

värde

PN 16

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Max medeltemperatur (kontinuerlig)

värde

-20°C - 110°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-4°F - 230°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Med värmeisolering

värde

Nej

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Nej

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

DIN-CERTCO certificate

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

With approval for TÜV

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Ja

etikett

Certified according to NF 545

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

etikett

Type approval according to BBR/EKS

värde

Nej

artikel

koldioxidavtryck (A-C) inbäddad koldioxid

datakälla

artikel

1767166

koldioxidavtryck (A-C) inbäddad koldioxid

0,14kgCO2e

datakälla

TM65

artikel

1767167

koldioxidavtryck (A-C) inbäddad koldioxid

0,18kgCO2e

datakälla

TM65

artikel

1767168

koldioxidavtryck (A-C) inbäddad koldioxid

0,28kgCO2e

datakälla

TM65

artikel

1767169

koldioxidavtryck (A-C) inbäddad koldioxid

0,37kgCO2e

datakälla

TM65

artikel

1767170

koldioxidavtryck (A-C) inbäddad koldioxid

0,55kgCO2e

datakälla

TM65

artikel

1767171

koldioxidavtryck (A-C) inbäddad koldioxid

0,78kgCO2e

datakälla

TM65

artikel

1767172

koldioxidavtryck (A-C) inbäddad koldioxid

1,15kgCO2e

datakälla

TM65

artikel

1767173

koldioxidavtryck (A-C) inbäddad koldioxid

1,74kgCO2e

datakälla

TM65

artikel

4806021

koldioxidavtryck (A-C) inbäddad koldioxid

3,71kgCO2e

datakälla

TM65

artikel

1759720

koldioxidavtryck (A-C) inbäddad koldioxid

4,31kgCO2e

datakälla

TM65

artikel

1767174

koldioxidavtryck (A-C) inbäddad koldioxid

5,09kgCO2e

datakälla

TM65

artikel

1767175

koldioxidavtryck (A-C) inbäddad koldioxid

8,3kgCO2e

datakälla

TM65

artikel

1767176

koldioxidavtryck (A-C) inbäddad koldioxid

11,29kgCO2e

datakälla

TM65
