VSH XPress Koppar ventilfäste 90° (muff x inv.gga)

artikelgrupp: 6472G

VSH XPress 6472G är ett 90° ventilfäste i koppar med 1 muff och invändig gänga. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.

  • med invändigt stopp (stoppkant)
  • tillhandahålls med alla relevanta godkännanden
  • Leak Before Pressed (LBP) funktion
  • tydlig märkning av material och dimension på kopplingen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

kyla

kyla

tryckluft

tryckluft

vakuum

vakuum

segment

bostäder

bostäder

infra

infra

industri

industri

skeppsbygge

skeppsbygge

godkännanden

ATG

ATG

Kitemark

Kitemark

DNV-GL

DNV-GL

DVGW Wasser

DVGW Wasser

KIWA

KIWA

ÖVGW Wasser

ÖVGW Wasser

QB (CSTBat)

QB (CSTBat)

RISE

RISE

SINTEF

SINTEF

ÜA

ÜA

WRAS

WRAS

RSK

storlek

mått

vikt

förpackning

gtin

storlek

12xRp1/2"

mått

31x44x76 mm

vikt

0,09 kg

förpackning

påse (5 st)

gtin

05022050205193

storlek

15xRp1/2"

mått

35x50x55 mm

vikt

0,09 kg

förpackning

påse (10 st)

gtin

05022050384010

storlek

18xRp1/2"

mått

40x50x55 mm

vikt

0,12 kg

förpackning

påse (5 st)

gtin

05022050205278

storlek

22xRp3/4"

mått

45x50x60 mm

vikt

0,14 kg

förpackning

påse (5 st)

gtin

05022050384034

RSK

size

d1

DN1

l1

z1

d2

DN2

l2

z2

slw0

radie

vinkel

size

12xRp1/2"

d1

12,0

DN1

DN10

l1

63

z1

46

d2

21,3

DN2

1/2" (DN15)

l2

25

z2

10

slw0

15

radie

17

vinkel

180

size

15xRp1/2"

d1

15,0

DN1

DN12

l1

42

z1

22

d2

21,3

DN2

1/2" (DN15)

l2

20

z2

9

slw0

18

radie

20

vinkel

180

size

18xRp1/2"

d1

18,0

DN1

DN15

l1

43

z1

23

d2

21,3

DN2

1/2" (DN15)

l2

24

z2

9

slw0

25

radie

20

vinkel

180

size

22xRp3/4"

d1

22,0

DN1

DN20

l1

45

z1

24

d2

26,9

DN2

3/4" (DN20)

l2

27

z2

11

slw0

18

radie

20

vinkel

180

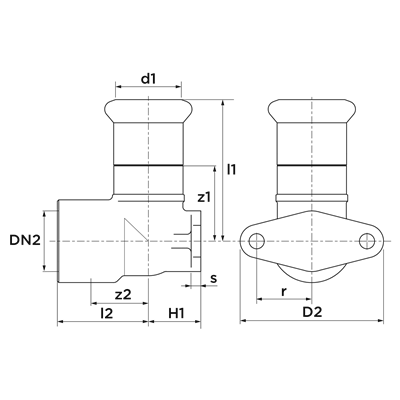

technical drawing for product

egenskaper

färg

koppar

material

brons (EN CC499K)

ytbehandlingar

ingen

form

Väggplatta (180º)

anslutningstyp

press (M), Rp - innergänga cylindrisk (BSPT)

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003099 Wall plate

intrastat kod

74122000

ursprungsland

Hungary

varumärke

VSH

serier

XPress Koppar

produkttyp

6472G

scip

966cd6bc-74ae-47a8-951b-016935a13ff8

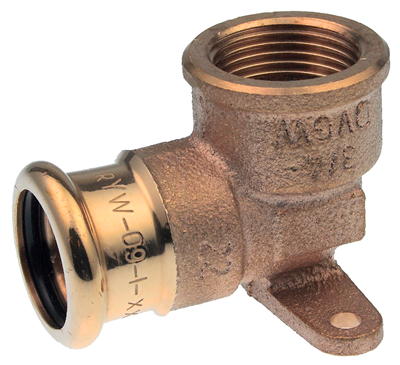

image for 6472G

bild | png

6472G

image for Diagram

diagram | png

Diagram

monteringsanvisning | pdf

VSH XPress installation instructions

länk till arket | pdf

MSDS_VSH_XPress_Copper

certifikat | pdf

VSH XPress Copper RISE 12-108 mm SE

certifikat | pdf

VSH_XPress_Copper_WRAS

certifikat | pdf

XPress Copper BSI

certifikat | pdf

XPress Copper DVGW Water

certifikat | pdf

XPress Copper KIWA

certifikat | pdf

XPress_Copper_ATG

certifikat | pdf

XPress_Copper_QB

certifikat | pdf

XPress_Copper_SINTEF

certifikat | pdf

XPress_Copper_Water_OVGW

certifikat | pdf

XPress_DNV

certifikat | pdf

VSH XPress Copper RISE 12-108 mm EN

etikett

värde

etikett

ETIM klass

etikett

Material kapsling

värde

Brons

etikett

Materialkvalitet

värde

Brons (Rg5)

etikett

Ytskydd

värde

Obehandlad

etikett

Systembunden

värde

Ja

etikett

Anslutning

värde

Pressmuff

etikett

Max medeltemperatur (kontinuerlig)

värde

-20°C - 110°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-4°F - 230°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Kontur kod

värde

M

etikett

With connection indicator

värde

Nej

etikett

With protective cap

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Ja

etikett

KIWA certified

värde

Ja

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

RSK

koldioxidavtryck (A-C) inbäddad koldioxid

datakälla

koldioxidavtryck (A-C) inbäddad koldioxid

0,5kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,5kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,64kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,76kgCO2e

datakälla

TM65
