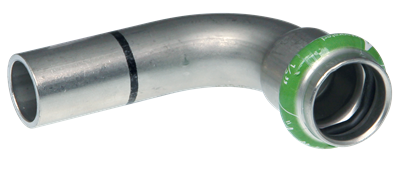

VSH SmartPress böj 90° EPDM FØ

VSH SmartPress böj 90° EPDM FØ

group: 507-2E_VSH

VSH SmartPress är ett innovativt presskopplingssystem designat för installationer av 1/2"-2" IPS ASTM A312 schema 5/10s rostfritt stålrör (godkänt för användning med både AISI typ 304/304L och 316/316L rostfritt). VSH SmartPress produktsortiment består av v-profil (typ ASP) presskopplingar och ventiler tillverkade av AISI 316L rostfritt stål som är försedda med patenterade tätningar för en garanterad säker, läckagetät och varaktig anslutning. VSH SmartPress-systemet erbjuder installatören en komplett lösning för alla kommersiella och industriella applikationer som kräver HNBR-, EPDM- eller FPM-tätningar.

  • komplett sortiment av AISI 316-kopplingar och ventiler
  • 500 psi arbetstryck
  • färgkodad Visu-control® folie för material-/dimensionsidentifiering och visuell pressindikering
  • patenterad tätningsdesign med Leak Before Pressed-teknik för ökad säkerhet och optimerad installation
  • tydlig identifiering av tätningsmaterial och dimensioner
  • snabb installation tack vare förmarkerat insticksdjup

applikationer

dricksvatten

dricksvatten

värme

värme

kyla

kyla

ånga

ånga

tryckluft

tryckluft

sprinkler

sprinkler

vakuum

vakuum

visa allt
visa mindre

lösningar

bygginstallationer

bygginstallationer

brandskydd

brandskydd

industri

industri

visa allt
visa mindre

godkännanden

FM

FM

IAPMO/ANSI/CAN Z1117

IAPMO/ANSI/CAN Z1117

NSF/ANSI/CAN 372

NSF/ANSI/CAN 372

NSF/ANSI/CAN 61

NSF/ANSI/CAN 61

UL

UL

ULc

ULc

visa allt
visa mindre
RSK storlek vikt mått förpackning gtin
123459993 1/2" 0,12 kg 68x88x33 påse (10 st) 08711985527940
123459994 3/4" 0,17 kg 76x96x38 påse (5 st) 08711985527957
123459995 1" 0,31 kg 93x114x48 påse (5 st) 08711985527964
123459996 1 1/2" 0,57 kg 122x147x65 påse (1 st) 08711985527971
123459997 2" 0,92 kg 149x179x80 påse (1 st) 08711985527988
artikelnummer storlek d1 DN1 l1 z1 d2 DN2 l2 radie vinkel
123459993 1/2" 21,3 DN15 57 30 21,3 DN15 72 26 90
123459994 3/4" 26,9 DN20 63 36 26,9 DN20 76 32 90
123459995 1" 33,7 DN25 76 46 33,7 DN25 90 40 90
123459996 1 1/2" 48,3 DN40 98 63 48,3 DN40 111 58 90
123459997 2" 60,3 DN50 118 77 60,3 DN50 133 72 90
drawing for product
färg silver
material rostfritt stål (Rostfritt stål 316L (1.4404))
ytbehandlingar ingen
tillverkare Aalberts integrated piping systems B.V. (VSH)
form Böj (90º)
anslutningstyp press (V), rörända
tätning EPDM
produktgrupp fittings
ETIM klass EC003024 Montering med 2 anslutningar
intrastat kod 73072980
varumärke VSH
serier SmartPress
produkttyp 507-2E
UNSPS 40172100
etikett värde
ETIM klass EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1 Rostfritt stål
Kvalitetanslutningsmateriall 1 Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 1 Obehandlad
Anslutning för ytbehandling 1. Obehandlad
Anslutningsmaterial 2 Rostfritt stål
Kvalitetanslutningsmateriall 2 Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 2 Obehandlad
Anslutning för ytbehandling 2. Obehandlad
Form Böj
Modell one-piece
Böjningsvinkel 90°
Förminskning Nej
Excentrisk Nej
Systembunden Ja
Anslutning 1 Pressmuff
Contour code connection 1 V
Anslutning 2 Spigot/tube end
Main colour fitting Grå
Material tätning EPDM
Med stötkam Ja
Max medeltemperatur (kontinuerlig) -35°C - 135°C
Max medeltemperatur (kontinuerlig) (imperial) -31°F - 275°F
Max arbetstryck vid 20°C 34,47bar
Max arbetstryck vid 20°C (imperial) 500psi
Med värmeisolering Nej
Med packningar Nej
Med huv Nej
With connection indicator Ja
Med avtappningsventil Nej
Med avluftare Nej
FM kvalitetsmärke Ja
LPCB kvalitetsmärke Nej
ULC kvalitetsmärke Ja
UL kvalitetmärke Ja
VdS quality mark Nej
DVGW quality mark for gas Nej
DVGW quality mark for water Nej
KIWA certified Nej
Gastec QA mark Nej
KOMO certified Nej
Gastec QA - AR 214 (H2) Nej
