group: 504F_VSH

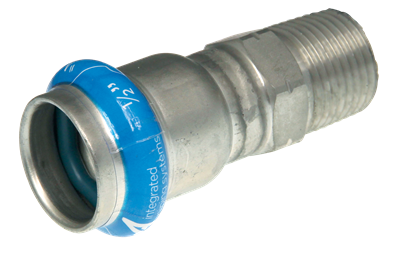

VSH SmartPress är ett innovativt presskopplingssystem designat för installationer av 1/2"-2" IPS ASTM A312 schema 5/10s rostfritt stålrör (godkänt för användning med både AISI typ 304/304L och 316/316L rostfritt). VSH SmartPress produktsortiment består av v-profil (typ ASP) presskopplingar och ventiler tillverkade av AISI 316L rostfritt stål som är försedda med patenterade tätningar för en garanterad säker, läckagetät och varaktig anslutning. VSH SmartPress-systemet erbjuder installatören en komplett lösning för alla kommersiella och industriella applikationer som kräver HNBR-, EPDM- eller FPM-tätningar.
värme
kyla
tryckluft
vakuum
bygginstallationer
industri
IAPMO/ANSI/CAN Z1117
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 123460088 | 1/2"xMPT1/2" | 0,09 kg | 65x33x33 | påse (10 st) | 08711985528893 |
| 123460089 | 3/4"xMPT1/2" | 0,11 kg | 66x38x38 | påse (10 st) | 08711985528909 |
| 123460090 | 3/4"xMPT3/4" | 0,13 kg | 66x38x38 | påse (10 st) | 08711985528916 |
| 123460091 | 3/4"xMPT1" | 0,17 kg | 70x38x38 | påse (10 st) | 08711985528923 |
| 123460092 | 1"xMPT3/4" | 0,19 kg | 70x48x48 | påse (5 st) | 08711985528930 |
| 123460093 | 1"xMPT1" | 0,21 kg | 74x48x48 | påse (5 st) | 08711985528947 |
| 123460094 | 1 1/2"xMPT3/4" | 0,32 kg | 81x65x65 | påse (1 st) | 08711985528954 |
| 123460280 | 1 1/2"xMPT1 1/2" | 0,44 kg | 85x65x65 | påse (1 st) | 08711985530810 |
| 123460095 | 2"xMPT2" | 0,55 kg | 92x80x80 | påse (1 st) | 08711985528961 |
| artikelnummer | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|
| 123460088 | 1/2"xMPT1/2" | 21,3 | DN15 | 36 | 9 | 21,3 | 1/2" (DN15) | 31 | 22 |
| 123460089 | 3/4"xMPT1/2" | 26,9 | DN20 | 34 | 7 | 21,3 | 1/2" (DN15) | 32 | 28 |
| 123460090 | 3/4"xMPT3/4" | 26,9 | DN20 | 34 | 7 | 26,9 | 3/4" (DN20) | 32 | 32 |
| 123460091 | 3/4"xMPT1" | 26,9 | DN20 | 34 | 7 | 33,7 | 1" (DN25) | 36 | 36 |
| 123460092 | 1"xMPT3/4" | 33,7 | DN25 | 38 | 8 | 26,9 | 3/4" (DN20) | 32 | 36 |
| 123460093 | 1"xMPT1" | 33,7 | DN25 | 38 | 8 | 33,7 | 1" (DN25) | 36 | 36 |
| 123460094 | 1 1/2"xMPT3/4" | 48,3 | DN40 | 43 | 8 | 26,9 | 3/4" (DN20) | 38 | 50 |
| 123460280 | 1 1/2"xMPT1 1/2" | 48,3 | DN40 | 43 | 8 | 48,3 | 1 1/2" (DN40) | 42 | 55 |
| 123460095 | 2"xMPT2" | 60,3 | DN50 | 52 | 11 | 60,3 | 2" (DN50) | 43 | 65 |
| färg | silver |
|---|---|
| material | rostfritt stål (Rostfritt stål 316L (1.4404)) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt, reducer |
| anslutningstyp | press (V), MPT-yttergänga konisk (NPT) |
| tätning | FPM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73072980 |
| varumärke | VSH |
| serier | SmartPress |
| produkttyp | 504F |
| UNSPS | 40172507 |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Rostfritt stål |
| Kvalitetanslutningsmateriall 1 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Rostfritt stål |
| Kvalitetanslutningsmateriall 2 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Rak |
| Modell | one-piece |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Anslutning 2 | Utvändig gänga konisk (NPT) |
| Main colour fitting | Grå |
| Material tätning | FPM (FKM) |
| Med stötkam | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 200°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 392°F |
| Max arbetstryck vid 20°C | 34,47bar |
| Max arbetstryck vid 20°C (imperial) | 500psi |
| Med värmeisolering | Nej |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
