group: 501E_VSH

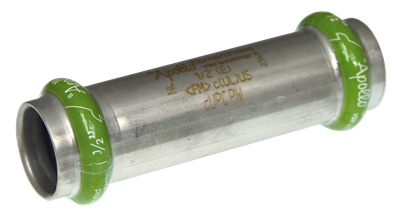

VSH SmartPress är ett innovativt presskopplingssystem designat för installationer av 1/2"-2" IPS ASTM A312 schema 5/10s rostfritt stålrör (godkänt för användning med både AISI typ 304/304L och 316/316L rostfritt). VSH SmartPress produktsortiment består av v-profil (typ ASP) presskopplingar och ventiler tillverkade av AISI 316L rostfritt stål som är försedda med patenterade tätningar för en garanterad säker, läckagetät och varaktig anslutning. VSH SmartPress-systemet erbjuder installatören en komplett lösning för alla kommersiella och industriella applikationer som kräver HNBR-, EPDM- eller FPM-tätningar.
dricksvatten
värme
kyla
ånga
tryckluft
sprinkler
vakuum
bygginstallationer
brandskydd
industri
FM
IAPMO/ANSI/CAN Z1117
NSF/ANSI/CAN 372
NSF/ANSI/CAN 61
UL
ULc
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 123459962 | 1/2" | 0,12 kg | 97x33x33 | påse (10 st) | 08711985527636 |
| 123459963 | 3/4" | 0,15 kg | 100x38x38 | påse (10 st) | 08711985527643 |
| 123459964 | 1" | 0,29 kg | 116x48x48 | påse (5 st) | 08711985527650 |
| 123459965 | 1 1/2" | 0,46 kg | 136x65x65 | påse (1 st) | 08711985527667 |
| 123459966 | 2" | 0,75 kg | 158x80x80 | påse (1 st) | 08711985527674 |
| artikelnummer | storlek | d1 | DN1 | l1 | z1 | es1 | d2 | DN2 | l2 | z2 | es2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 123459962 | 1/2" | 21,3 | DN15 | 48 | 21 | 27 | 21,3 | DN15 | 48 | 21 | 27 |
| 123459963 | 3/4" | 26,9 | DN20 | 50 | 23 | 27 | 26,9 | DN20 | 50 | 23 | 27 |
| 123459964 | 1" | 33,7 | DN25 | 58 | 28 | 30 | 33,7 | DN25 | 58 | 28 | 30 |
| 123459965 | 1 1/2" | 48,3 | DN40 | 68 | 33 | 35 | 48,3 | DN40 | 68 | 33 | 35 |
| 123459966 | 2" | 60,3 | DN50 | 79 | 38 | 41 | 60,3 | DN50 | 79 | 38 | 41 |
| färg | silver |
|---|---|
| material | rostfritt stål (Rostfritt stål 316L (1.4404)) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt |
| anslutningstyp | press (V) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73072980 |
| varumärke | VSH |
| serier | SmartPress |
| produkttyp | 501E |
| UNSPS | 40172607 |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Rostfritt stål |
| Kvalitetanslutningsmateriall 1 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Rostfritt stål |
| Kvalitetanslutningsmateriall 2 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Rak |
| Modell | one-piece |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | V |
| Main colour fitting | Grå |
| Material tätning | EPDM |
| Med stötkam | Nej |
| Max medeltemperatur (kontinuerlig) | -35°C - 135°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -31°F - 275°F |
| Max arbetstryck vid 20°C | 34,47bar |
| Max arbetstryck vid 20°C (imperial) | 500psi |
| Med värmeisolering | Nej |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Ja |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Ja |
| UL kvalitetmärke | Ja |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
