VSH Clamp förminskad T-koppling (3 x clamp)

if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

segment

infra

infra

industri

industri

godkännanden

no approvals available

RSK

storlek

mått

vikt

förpackning

gtin

storlek

15x22x15

mått

70x35x44 mm

vikt

0,16 kg

förpackning

påse (10 st)

gtin

08711985134292

storlek

22x15x15

mått

66x38x46 mm

vikt

0,16 kg

förpackning

påse (10 st)

gtin

08711985132977

storlek

22x22x15

mått

65x38x51 mm

vikt

0,18 kg

förpackning

påse (10 st)

gtin

08711985132991

storlek

22x15x22

mått

76x38x51 mm

vikt

0,19 kg

förpackning

påse (10 st)

gtin

08711985134315

storlek

22x28x22

mått

79x46x56 mm

vikt

0,25 kg

förpackning

påse (10 st)

gtin

08711985134339

storlek

28x15x22

mått

66x46x58 mm

vikt

0,22 kg

förpackning

påse (10 st)

gtin

08711985133035

storlek

28x15x28

mått

70x46x58 mm

vikt

0,24 kg

förpackning

påse (10 st)

gtin

08711985134353

storlek

28x22x22

mått

76x46x56 mm

vikt

0,26 kg

förpackning

påse (10 st)

gtin

08711985134377

storlek

28x22x28

mått

77x46x56 mm

vikt

0,28 kg

förpackning

påse (10 st)

gtin

08711985133059

storlek

28x28x22

mått

84x46x58 mm

vikt

0,3 kg

förpackning

påse (10 st)

gtin

08711985133073

storlek

35x22x35

mått

86x54x63 mm

vikt

0,44 kg

förpackning

påse (1 st)

gtin

08711985133110

RSK

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

z2

slw2

d3

DN3

l3

z3

slw3

size

15x22x15

d1

15,0

DN1

DN12

l1

32

z1

10

slw1

24

d2

22,0

DN2

DN20

l2

35

z2

16

slw2

32

d3

15,0

DN3

DN12

l3

32

z3

10

slw3

24

size

22x15x15

d1

22,0

DN1

DN20

l1

40

z1

16

slw1

32

d2

15,0

DN2

DN12

l2

36

z2

12

slw2

24

d3

15,0

DN3

DN12

l3

40

z3

10

slw3

24

size

22x22x15

d1

22,0

DN1

DN20

l1

40

z1

16

slw1

32

d2

15,0

DN2

DN12

l2

38

z2

12

slw2

24

d3

22,0

DN3

DN20

l3

40

z3

16

slw3

32

size

22x15x22

d1

22,0

DN1

DN20

l1

40

z1

16

slw1

32

d2

22,0

DN2

DN20

l2

38

z2

16

slw2

32

d3

15,0

DN3

DN12

l3

32

z3

10

slw3

24

size

22x28x22

d1

22,0

DN1

DN20

l1

40

z1

16

slw1

32

d2

28,0

DN2

DN25

l2

40

z2

16

slw2

39

d3

22,0

DN3

DN20

l3

40

z3

16

slw3

32

size

28x15x22

d1

28,0

DN1

DN25

l1

34

z1

10

slw1

39

d2

15,0

DN2

DN12

l2

42

z2

20

slw2

24

d3

22,0

DN3

DN20

l3

32

z3

9

slw3

32

size

28x15x28

d1

28,0

DN1

DN25

l1

33

z1

9

slw1

39

d2

15,0

DN2

DN12

l2

42

z2

20

slw2

24

d3

28,0

DN3

DN25

l3

33

z3

9

slw3

39

size

28x22x22

d1

28,0

DN1

DN25

l1

38

z1

14

slw1

39

d2

22,0

DN2

DN20

l2

40

z2

17

slw2

32

d3

22,0

DN3

DN20

l3

37

z3

14

slw3

32

size

28x22x28

d1

28,0

DN1

DN25

l1

38

z1

14

slw1

39

d2

22,0

DN2

DN20

l2

40

z2

17

slw2

32

d3

28,0

DN3

DN25

l3

38

z3

14

slw3

39

size

28x28x22

d1

28,0

DN1

DN25

l1

42

z1

18

slw1

39

d2

28,0

DN2

DN25

l2

42

z2

18

slw2

39

d3

22,0

DN3

DN20

l3

41

z3

18

slw3

32

size

35x22x35

d1

35,0

DN1

DN32

l1

43

z1

13

slw1

46

d2

22,0

DN2

DN20

l2

45

z2

22

slw2

32

d3

35,0

DN3

DN32

l3

43

z3

13

slw3

46

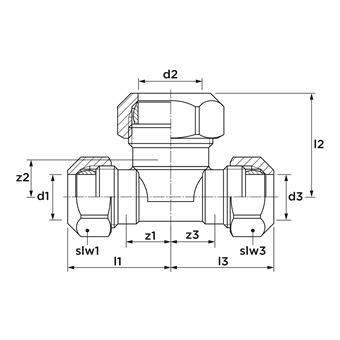

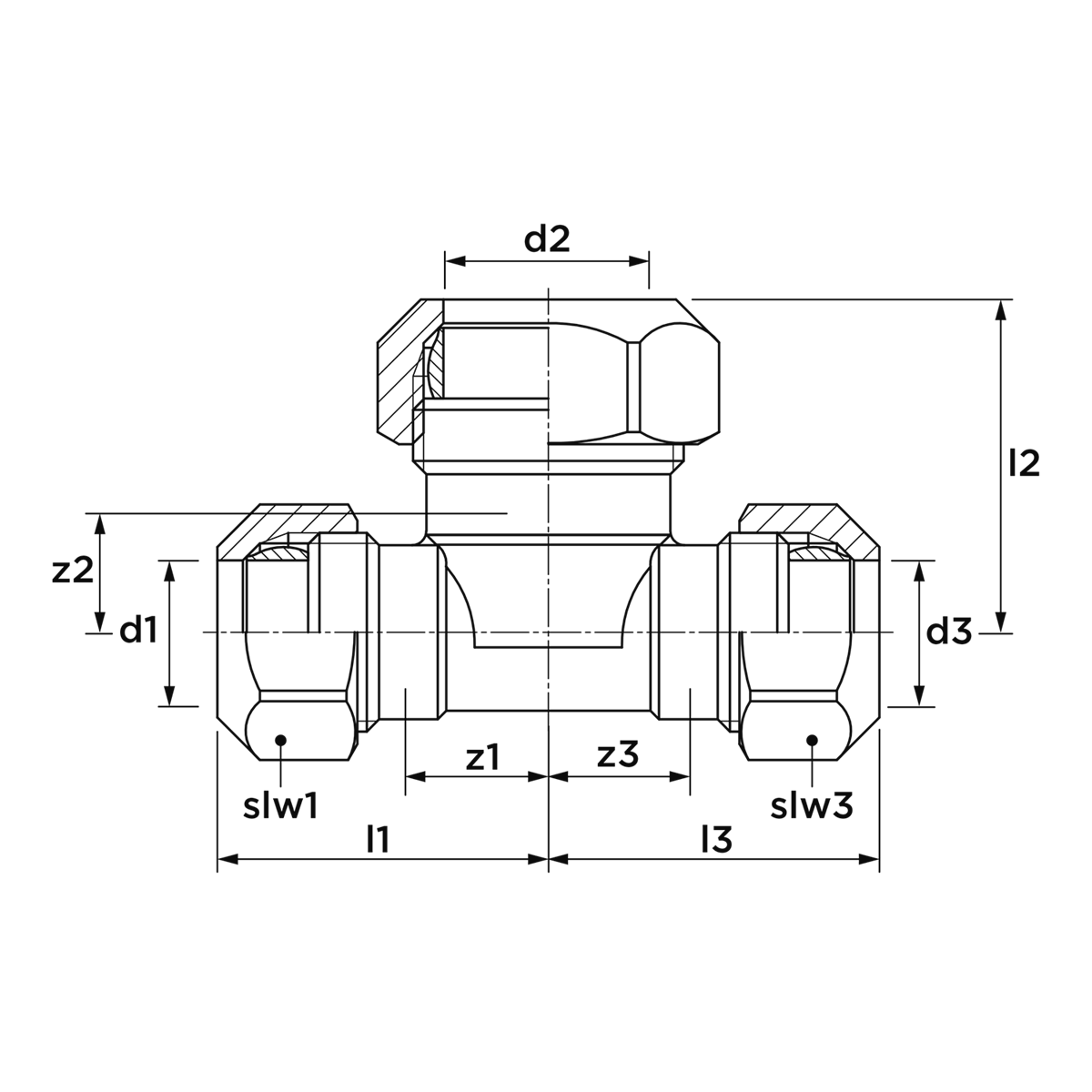

technical drawing for product

egenskaper

färg

silver

material

mässing (CW617N)

ytbehandlingar

galvaniserad

form

T-stycke, reducer (90º)

anslutningstyp

klämring

tätning

Plasttätning

allmänt

produktgrupp

fittings (demonterbar)

ETIM klass

EC003025 Montering med 3 anslutningar

intrastat kod

74122000

ursprungsland

Nederländerna

varumärke

VSH

serier

Klämma

produkttyp

109V

UNSPS

40174601

scip

98ab3390-1a8e-4560-943d-8a0d9c101b3e

teknisk information

max arbetstryck vätska (bar)

6 bar

max medel temperatur

90 °C

topp medeltemperatur

120 °C

image for 109

bild | png

109

image for Diagram

diagram | png

Diagram

länk till arket | pdf

MSDS_VSH_Klem

certifikat | pdf

Reach declaration

certifikat | pdf

TM65 Embodied Carbon Declaration

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Mässing

etikett

Kvalitetanslutningsmateriall 1

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 1

värde

Galvaniskt/elektrolytiskt förzinkad

etikett

Anslutningsmaterial 2

värde

Mässing

etikett

Kvalitetanslutningsmateriall 2

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 2

värde

Galvaniskt/elektrolytiskt förzinkad

etikett

Anslutnings material

värde

Mässing

etikett

Materailklassanslutning 3

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 3

värde

Galvaniskt/elektrolytiskt förzinkad

etikett

Modell

värde

T-stycke

etikett

Vinkel

värde

90°

etikett

Flödestyp

värde

Nej

etikett

Förminskning

värde

Ja

etikett

Flera delar

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Clamp connection

etikett

Anslutning 2

värde

Clamp connection

etikett

Anslutning 3

värde

Clamp connection

etikett

Fläns tryckklass

värde

PN 10

etikett

Main colour fitting

värde

Grå

etikett

Dragfast

värde

Ja

etikett

Max arbetstryck vid 20°C

värde

6bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

87,02psi

etikett

Max medeltemperatur (kontinuerlig)

värde

0°C - 90°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

32°F - 194°F

etikett

Med packningar

värde

Nej

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

Med värmeisolering

värde

Nej

etikett

Med stötkam

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

DIN-CERTCO certificate

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

With approval for TÜV

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

etikett

Type approval according to BBR/EKS

värde

Nej

RSK

koldioxidavtryck (A-C) inbäddad koldioxid

datakälla

koldioxidavtryck (A-C) inbäddad koldioxid

0,73kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,72kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,83kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,88kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

1,18kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

1,03kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

1,13kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

1,19kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

1,3kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

1,37kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

2,03kgCO2e

datakälla

TM65
