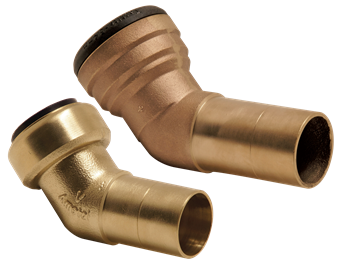

VSH Tectite Pro böj (push x utv gga)

artikelgrupp: TX21S

VSH Tectite Pro TX21S är en 45° böj med en push fit ände och en slätände. Genom att använda VSH Tectite använder du en unik pushkoppling i världsklass. VSH Tectite tillhandahåller kopplingar lämpliga för hushåll och lätta kommersiella applikationer.

  • demonterbar
  • Elektrisk kontinuitet
  • förbättrar temperaturer & amp; tryckprestanda
  • inget hett arbete behövs
  • tillhandahålls med alla relevanta godkännanden
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

kyla

kyla

segment

infra

infra

godkännanden

Kitemark

Kitemark

KIWA

KIWA

artikel

size

d1

DN1

l1

z1

d2

DN2

l2

z2

vinkel

artikel

4753056

size

35xØ35

d1

35,0

DN1

DN32

l1

67

z1

10

d2

35,0

DN2

DN32

l2

67

z2

37

vinkel

45

technical drawing for product

egenskaper

färg

brons

material

brons (EN CC499K)

ytbehandlingar

ingen

form

Elbow (45º)

anslutningstyp

instick, rörända

tätning

EPDM

allmänt

produktgrupp

fittings (demonterbar)

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

ursprungsland

Hungary

varumärke

VSH

serier

Tectite Pro

produkttyp

TX21S

UNSPS

40172801

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Brons

etikett

Kvalitetanslutningsmateriall 1

värde

CuSn5Zn5Pb2

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Brons

etikett

Kvalitetanslutningsmateriall 2

värde

CuSn5Zn5Pb2

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Böj

etikett

Modell

värde

one-piece

etikett

Böjningsvinkel

värde

45°

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Nej

etikett

Nominell innerdiameter, anslutning

värde

DN 52

etikett

Utvändig rördiameter anslutning 1

värde

35mm

etikett

Utvändig rördiameter anslutning 1 (imperial)

värde

1,38"

etikett

Väggtjocklek, anslutning 1

värde

1,6mm

etikett

Anslutning 1

värde

Instickning

etikett

Nominell innerdiameter på anslutni

värde

DN 52

etikett

Utvändig rördiameter anslutning 2

värde

35mm

etikett

Utvändig rördiameter anslutning 2 (imperial)

värde

1,38"

etikett

Anslutning 2

värde

Spigot/tube end

etikett

Main colour fitting

värde

Brons

etikett

Flange compression class (PN)

värde

PN 16

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Längd

värde

155mm

etikett

Anslutningslängd 1

värde

67mm

etikett

Anslutningslängd 1 (imperial)

värde

2,64"

etikett

Bygglängd på anslutning 1

värde

10mm

etikett

Bygglängd på anslutning 1 (imperial)

värde

0,39"

etikett

Anslutningslängd 2

värde

67mm

etikett

Anslutningslängd 2 (imperial)

värde

2,64"

etikett

Bygglängd på anslutning 2

värde

37mm

etikett

Bygglängd på anslutning 2 (imperial)

värde

1,46"

etikett

Max medeltemperatur (kontinuerlig)

värde

-24°C - 90°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-11,2°F - 194°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Med värmeisolering

värde

Nej

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Nej

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

DIN-CERTCO certificate

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

With approval for TÜV

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Ja

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

etikett

Type approval according to BBR/EKS

värde

Nej
