SPG5001V

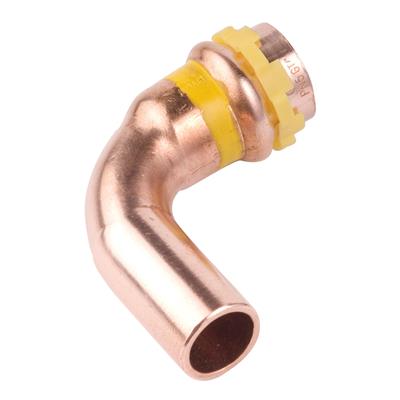

VSH SudoPress SPG5001V är en 90° böj med en pressände och en slätända, för gas applikationer. Den gula Visu-Control® ringen och markeringen på kopplingen säkerställer en tydlig identifiering av systemet. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
applikationer
lösningar
godkännanden
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 6673942 | 12xØ12 | 0,03 kg | 50x40x22 mm | påse (5 st) | 03430651361132 |
| 6673944 | 14xØ14 | 0,04 kg | 53x47x22 mm | påse (5 st) | 03430651361149 |
| 6673953 | 15xØ15 | 0,04 kg | 40x35x10 mm | påse (10 st) | 03430651361163 |
| 6673955 | 16xØ16 | 0,05 kg | 53x47x22 mm | påse (5 st) | 03430651361170 |
| 6673964 | 18xØ18 | 0,06 kg | 80x40x30 mm | påse (10 st) | 03430651361187 |
| 6673975 | 22xØ22 | 0,09 kg | 100x45x35 mm | påse (10 st) | 03430651361194 |
| 6673986 | 28xØ28 | 0,12 kg | 100x40x40 mm | påse (5 st) | 03430651361217 |
| 6673997 | 35xØ35 | 0,18 kg | 140x60x40 mm | påse (5 st) | 03430651361224 |
| 6674008 | 42xØ42 | 0,36 kg | 140x70x55 mm | påse (1 st) | 03430650361232 |
| 6674019 | 54xØ54 | 0,51 kg | 200x120x70 mm | påse (1 st) | 03430650361249 |
| artikelnummer | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | radie | vinkel |
|---|---|---|---|---|---|---|---|---|---|---|
| 6673942 | 12xØ12 | 12,0 | DN10 | 33 | 15 | 12,0 | DN10 | 35 | 15 | 90 |
| 6673944 | 14xØ14 | 14,0 | DN12 | 40 | 18 | 14,0 | DN12 | 42 | 18 | 90 |
| 6673953 | 15xØ15 | 15,0 | DN12 | 38 | 16 | 15,0 | DN12 | 40 | 18 | 90 |
| 6673955 | 16xØ16 | 16,0 | DN12 | 41 | 19 | 16,0 | DN12 | 43 | 18 | 90 |
| 6673964 | 18xØ18 | 18,0 | DN15 | 44 | 22 | 18,0 | DN15 | 46 | 22 | 90 |
| 6673975 | 22xØ22 | 22,0 | DN20 | 50 | 27 | 22,0 | DN20 | 52 | 27 | 90 |
| 6673986 | 28xØ28 | 28,0 | DN25 | 58 | 34 | 28,0 | DN25 | 60 | 34 | 90 |
| 6673997 | 35xØ35 | 35,0 | DN32 | 68 | 43 | 35,0 | DN32 | 70 | 42 | 90 |
| 6674008 | 42xØ42 | 42,0 | DN40 | 87 | 51 | 42,0 | DN40 | 89 | 51 | 90 |
| 6674019 | 54xØ54 | 54,0 | DN50 | 104 | 63 | 54,0 | DN50 | 106 | 65 | 90 |
| färg | koppar |
|---|---|
| material | koppar (CW024A (UNS C12200)) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | Böj (90º) |
| anslutningstyp | press (V), rörända |
| tätning | HNBR |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 74122000 |
| ursprungsland | Frankrike |
| varumärke | VSH |
| serier | SudoPress Koppar Gas |
| produkttyp | SPG5001V |
| UNSPS | 40172807 |
 SPG5001V bild |
jpg | ladda ner |
VSH SudoPress Copper ATG-Sert 001 certifikat |
ladda ner | |
VSH SudoPress Copper ATG-Sert 002 certifikat |
ladda ner | |
VSH SudoPress Copper GASTEC certifikat |
ladda ner | |
VSH SudoPress Copper Gas ARGB-KVBG certifikat |
ladda ner | |
VSH SudoPress Copper Gas Gastec H2 certifikat |
ladda ner | |
VSH SudoPress TSU certifikat |
ladda ner | |
VSH XPress Copper DVGW Gas certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH SudoPress instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Koppar |
| Kvalitetanslutningsmateriall 1 | Cu-DHP (CW024A) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Koppar |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Böj |
| Modell | one-piece |
| Böjningsvinkel | 90° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Anslutning 2 | Spigot / tube end |
| Material tätning | Hydrogenated acrylonitrile butadiene rubber (HNBR) |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 70°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 158°F |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| KOMO certified | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
6211898 | Avgradare för elförzinkade och rostfria rör 12-54 |
 |
6580002 | Novopress pressback PB1 V12 |
 |
6580068 | Novopress pressback PB2 V12 |
 |
6674901 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 15 |
|
6580013 | Novopress pressback PB1 V15 |
|
6580079 | Novopress pressback PB2 V15 |
|
6674910 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 18 |
|
6580024 | Novopress pressback PB1 V18 |
|
6580081 | Novopress pressback PB2 V18 |
|
6674921 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 22 |
|
6580035 | Novopress pressback PB1 V22 |
|
6580090 | Novopress pressback PB2 V22 |
|
6674932 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 28 |
|
6580046 | Novopress pressback PB1 V28 |
|
6580101 | Novopress pressback PB2 V28 |
|
6674943 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 35 |
 |
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6580112 | Novopress pressback PB2 V35 |
|
6580057 | Novopress pressback PB1 V35 |
|
6674954 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 42 |
|
6580123 | Novopress pressback PB2 V42 |
|
6580156 | Novopress slinga snap on V42 |
|
6674965 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 54 |
|
6580134 | Novopress pressback PB2 V54 |
|
6580167 | Novopress slinga snap on V54 |
|
6674902 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 14 |
|
6580266 | Novopress pressback PB1 V14 |
|
6580288 | Novopress pressback PB2 V14 |
|
6674903 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 16 |
|
6580277 | Novopress pressback PB1 V16 |
|
6580299 | Novopress pressback PB2 V16 |
|
6674899 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 12 |
| artikelnummer | beskrivning | ||
|---|---|---|---|
|
6674899 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 12 | 1 |
|
6674902 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 14 | 1 |
|
6674901 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 15 | 1 |
|
6674903 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 16 | 1 |
|
6674910 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 18 | 1 |
|
6674921 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 22 | 1 |
|
6674932 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 28 | 1 |
|
6674943 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 35 | 1 |
|
6674954 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 42 | 1 |
|
6674965 | VSH SudoPress Koppar Gas O-Ring HNBR LBP 54 | 1 |
