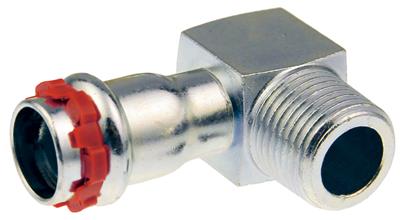

VSH SudoPress Elförzinkad vinkelövergång 90° (muff x utv.gga)

VSH SudoPress Elförzinkad vinkelövergång 90° (muff x utv.gga)

group: SP8098GV

VSH SudoPress SP8098GV är en 90° böj med en pressände och utvändig gänga. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • dubbel läckageindikering genom Visu-Control® och Leak Before Pressed (LBP) funktion
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen

applikationer

värme

värme

kyla

kyla

tryckluft

tryckluft

solenergi

solenergi

vakuum

vakuum

visa allt
visa mindre

lösningar

bygginstallationer

bygginstallationer

industri

industri

visa allt
visa mindre

godkännanden

RISE

RISE

SPF

SPF

visa allt
visa mindre
RSK storlek vikt mått förpackning gtin
1546817 15xR3/8 0,06 kg 54x33x23 mm påse (10 st) 08711985331370
1546818 15xR1/2 0,1 kg 54x39x23 mm påse (10 st) 08711985331387
1546819 18xR1/2 0,1 kg 55x41x26 mm påse (10 st) 08711985331394
1546820 22xR3/4 0,18 kg 61x48x31 mm påse (10 st) 08711985331400
RSK storlek d1 DN1 l1 z1 d2 DN2 l2
1546820 15xR3/8 15,0 DN12 44 22 17,2 3/8" (DN10) 20
1546820 15xR1/2 15,0 DN12 44 22 21,3 1/2" (DN15) 21
1546820 18xR1/2 18,0 DN15 45 23 21,3 1/2" (DN15) 22
1546820 22xR3/4 22,0 DN20 48 25 26,9 3/4" (DN20) 24

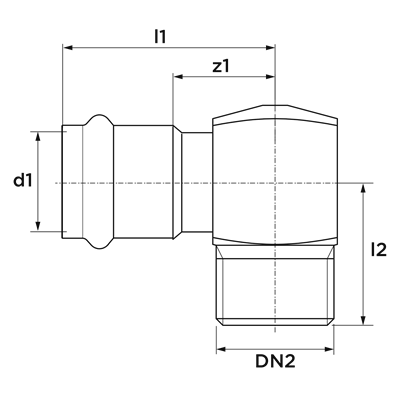

drawing for product
färg silver
material stål (St 34,2 (1,0034))
ytbehandlingar galvaniserad
tillverkare Aalberts integrated piping systems B.V. (VSH)
form Elbow, reducer (90º)
anslutningstyp press (V), R-yttergänga gas konisk (BSPT)
tätning EPDM
produktgrupp fittings
ETIM klass EC003024 Montering med 2 anslutningar
intrastat kod 73079980
ursprungsland Nederländerna
varumärke VSH
serier SudoPress Elförzinkad
produkttyp SP8098GV
UNSPS 40172802
scip fc8a7776-129f-4bcf-803a-cdca5d6c21c6
etikett värde
ETIM klass EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1 Stål
Kvalitetanslutningsmateriall 1 St 34.2 (1.0034)
Gräns snittsanslutning 1 Galvaniskt/elektrolytiskt förzinkad
Anslutningsmaterial 2 Stål
Kvalitetanslutningsmateriall 2 St 34.2 (1.0034)
Gräns snittsanslutning 2 Galvaniskt/elektrolytiskt förzinkad
Form Böj
Modell one-piece
Böjningsvinkel 90°
Excentrisk Nej
Systembunden Ja
Anslutning 1 Pressmuff
Contour code connection 1 V
Anslutning 2 Utvändig gänga konisk för gas
Main colour fitting Grå
Material tätning EPDM
Med stötkam Ja
Dragfast Ja
Max medeltemperatur (kontinuerlig) -20°C - 110°C
Max medeltemperatur (kontinuerlig) (imperial) -4°F - 230°F
Max arbetstryck vid 20°C 16bar
Max arbetstryck vid 20°C (imperial) 232,06psi
Med packningar Nej
Med huv Nej
With connection indicator Ja
Med avtappningsventil Nej
Med avluftare Nej
FM kvalitetsmärke Nej
LPCB kvalitetsmärke Nej
ULC kvalitetsmärke Nej
UL kvalitetmärke Nej
VdS quality mark Nej
DVGW quality mark for gas Nej
DVGW quality mark for water Nej
Certified according to NF 545 Nej
KIWA certified Nej
Gastec QA mark Nej
KOMO certified Nej
Gastec QA - AR 214 (H2) Nej

tillbehör

artikelnummer beskrivning
6558519 VSH SudoPress O-ring FPM LBP 15
6569816 VSH SudoPress O-Ring EPDM LBP 15
6211898 Avgradare för elförzinkade och rostfria rör 12-54
6340708 VSH SudoXPress Elförzinkat rör+PP 15x1,2 liten bunt
6204682 VSH SudoXPress Elförzinkat rör+PP coating 15x1,2 (l=6m)
6209931 VSH SudoXPress Elförzinkad rör 15x1,2 (l=6m) liten bunt
6206277 VSH SudoXPress Elförzinkat rör 15x1,2 (l=3m)
6205155 VSH SudoXPress Elförzinkat rör 15x1,2 (l=6m)
6580013 Novopress pressback PB1 V15
6580079 Novopress pressback PB2 V15
6558521 VSH SudoPress O-ring FPM LBP 18
6569827 VSH SudoPress O-Ring EPDM LBP 18
6340719 VSH SudoXPress Elförzinkat rör+PP 18x1,2 liten bunt
6204693 VSH SudoXPress Elförzinkat rör+PP coating 18x1,2 (l=6m)
6205166 VSH SudoXPress Elförzinkat rör 18x1,2 (l=6m)
6206288 VSH SudoXPress Elförzinkat rör 18x1,2 (l=3m)
6209940 VSH SudoXPress Elförzinkad rör 18x1,2 (l=6m) liten bunt
6580024 Novopress pressback PB1 V18
6580081 Novopress pressback PB2 V18
6558530 VSH SudoPress O-ring FPM LBP 22
6569838 VSH SudoPress O-Ring EPDM LBP 22
6340721 VSH SudoXPress Elförzinkat rör+PP 22x1,5 liten bunt
6204704 VSH SudoXPress Elförzinkat rör+PP coating 22x1,2 (l=6m)
6205177 VSH SudoXPress Elförzinkat rör 22x1,2 (l=6m)
6206299 VSH SudoXPress Elförzinkat rör 22x1,2 (l=3m)
6209951 VSH SudoXPress Elförzinkad rör 22x1,5 (l=6m) liten bunt
6580035 Novopress pressback PB1 V22
6580090 Novopress pressback PB2 V22

beståndsdelar

artikelnummer beskrivning
6569816 VSH SudoPress O-Ring EPDM LBP 15 1
6569827 VSH SudoPress O-Ring EPDM LBP 18 1
6569838 VSH SudoPress O-Ring EPDM LBP 22 1
