group: SP4270V

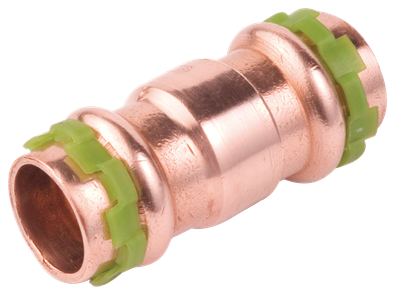

VSH SudoPress SP4270V är en muff i brons med 2 pressändar som kan användas på rör i koppar, elförzinkat och rostfritt. Kopplingen kan användas för att ansluta rör i olika material. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
värme
kyla
tryckluft
bygginstallationer
industri
ACS
QB (CSTBat)
RISE
SVGW Wasser
WRAS
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 6672272 | 12 | 0,05 kg | 45x20x20 mm | påse (5 st) | 03430651408783 |
| 6672274 | 15 | 0,07 kg | 55x20x20 mm | påse (5 st) | 03430651408806 |
| 6672276 | 18 | 0,08 kg | 55x30x25 mm | påse (5 st) | 03430651408820 |
| 6672278 | 22 | 0,1 kg | 57x30x30 mm | påse (5 st) | 03430651408837 |
| 6672280 | 28 | 0,12 kg | 57x35x35 mm | påse (5 st) | 03430651408844 |
| 6672282 | 35 | 0,16 kg | 62x40x40 mm | påse (5 st) | 03430651408851 |
| 6672284 | 42 | 0,27 kg | 76x55x45 mm | påse (1 st) | 03430652408867 |
| 6672286 | 54 | 0,34 kg | 85x65x65 mm | påse (1 st) | 03430650408876 |

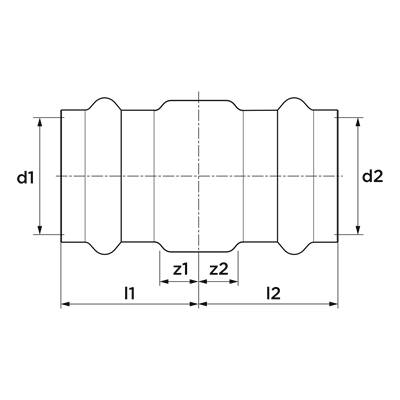

| artikelnummer | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 6672272 | 12 | 12,0 | DN10 | 22 | 4 | 12,0 | DN10 | 22 | 4 |
| 6672274 | 15 | 15,0 | DN12 | 28 | 6 | 15,0 | DN12 | 28 | 6 |
| 6672276 | 18 | 18,0 | DN15 | 28 | 6 | 18,0 | DN15 | 28 | 6 |
| 6672278 | 22 | 22,0 | DN20 | 28 | 5 | 22,0 | DN20 | 28 | 5 |
| 6672280 | 28 | 28,0 | DN25 | 28 | 4 | 28,0 | DN25 | 28 | 4 |
| 6672282 | 35 | 35,0 | DN32 | 31 | 6 | 35,0 | DN32 | 31 | 6 |
| 6672284 | 42 | 42,0 | DN40 | 38 | 2 | 42,0 | DN40 | 38 | 2 |
| 6672286 | 54 | 54,0 | DN50 | 43 | 2 | 54,0 | DN50 | 43 | 2 |
| färg | brons |
|---|---|
| material | brons (EN CC499K) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt |
| anslutningstyp | press (V) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 74122000 |
| ursprungsland | Frankrike |
| varumärke | VSH |
| serier | SudoPress Koppar |
| produkttyp | SP4270V |
| UNSPS | 40172607 |
| scip | 9c667905-838e-436f-9f23-94980e0c8c97 |
SDS-VSH_SudoPress_Copper_gunmetal länk till arket |
ladda ner | |
 SP4270V bild |
png | ladda ner |
SudoPress Copper WRAS certifikat |
ladda ner | |
VSH SudoPress Copper 15-54mm RISE ENG certifikat |
ladda ner | |
VSH SudoPress Copper Avis Technique certifikat |
ladda ner | |
VSH SudoPress Copper-ACS certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH SudoPress Copper 15-54mm RISE SE certifikat |
ladda ner | |
VSH SudoPress instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Brons |
| Kvalitetanslutningsmateriall 1 | CuSn5Zn5Pb2 |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Brons |
| Kvalitetanslutningsmateriall 2 | CuSn5Zn5Pb2 |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Rak |
| Modell | one-piece |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | V |
| Main colour fitting | Brons |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
6558508 | VSH SudoPress O-ring FPM LBP 12 |
 |
6569805 | VSH SudoPress O-Ring EPDM LBP 12 |
 |
6211898 | Avgradare för elförzinkade och rostfria rör 12-54 |
 |
6580002 | Novopress pressback PB1 V12 |
 |
6580068 | Novopress pressback PB2 V12 |
|
6558519 | VSH SudoPress O-ring FPM LBP 15 |
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 |
|
6580013 | Novopress pressback PB1 V15 |
|
6580079 | Novopress pressback PB2 V15 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 |
|
6580024 | Novopress pressback PB1 V18 |
|
6580081 | Novopress pressback PB2 V18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 |
|
6580035 | Novopress pressback PB1 V22 |
|
6580090 | Novopress pressback PB2 V22 |
|
6558541 | VSH SudoPress O-ring FPM LBP 28 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 |
|
6580046 | Novopress pressback PB1 V28 |
|
6580101 | Novopress pressback PB2 V28 |
|
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 |
|
6580112 | Novopress pressback PB2 V35 |
|
6580057 | Novopress pressback PB1 V35 |
|
6673425 | VSH SudoPress Koppar O-ring FPM LBP 42 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 |
|
6580123 | Novopress pressback PB2 V42 |
|
6580156 | Novopress slinga snap on V42 |
|
6673427 | VSH SudoPress Koppar O-ring FPM LBP 54 |
|
6673359 | VSH SudoPress Koppar O-Ring EPDM LBP 54 |
|
6580134 | Novopress pressback PB2 V54 |
|
6580167 | Novopress slinga snap on V54 |
| artikelnummer | beskrivning | ||
|---|---|---|---|
|
6569805 | VSH SudoPress O-Ring EPDM LBP 12 | 2 |
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 | 2 |
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 | 2 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 | 2 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 | 2 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 | 2 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 | 2 |
|
6673359 | VSH SudoPress Koppar O-Ring EPDM LBP 54 | 2 |
