K7257
applikationer
lösningar
godkännanden
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 3805060 | 16xG1/2" | 0,52 kg | 75x210x45 mm | påse (1 st) | 08711985293685 |
| artikelnummer | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 | d4 | DN4 | l4 | z4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3805060 | 16xG1/2" | 16,0 | DN12 | 45 | 22 | 16,0 | DN12 | 45 | 22 | 16,0 | 1/2" (DN15) | 20 | 8 | 16,0 | 1/2" (DN15) | 20 | 8 |
| färg | mässing |
|---|---|
| material | mässing (CW617N) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | Väggplatta |
| anslutningstyp | press (TH/U), G - invändig gänga gas cylindrisk (BSPP) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC010162 Montagekonsol för inbyggnad |
| intrastat kod | 74122000 |
| ursprungsland | Polen |
| varumärke | VSH |
| serier | MultiPress |
| produkttyp | K7257 |
| scip | e83ea394-2a3f-4a9f-92a4-760b0a4b74f8 |
 K7257 bild |
png | ladda ner |
VSH MultiPress ETA 16-63mm certifikat |
ladda ner | |
VSH MultiPress KIWA 14-40mm certifikat |
ladda ner | |
VSH MultiPress KOMO 14-40mm certifikat |
ladda ner | |
VSH MultiPress WRAS 16-63mm certifikat |
ladda ner | |

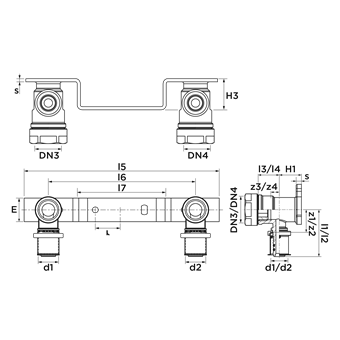

 Diagram diagram |
png | ladda ner |
 3805060_p.png bild |
png | ladda ner |
VSH MultiPress installation instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC010162 Montagekonsol för inbyggnad |
| Modell | Double bridge |
| Systembunden | Ja |
| Ytskydd | Obehandlad |
| Nominal diameter connection | DN 12 |
| Utvändig rördiameter, anslutning | 16mm |
| Utvändig rördiameter, anslutning (imperial) | 0,63" |
| Anslutning | Pressmuff |
| Thread size tap connection | ½" |
| Anslutningslängd 1 | 44,5mm |
| Anslutningslängd 1 (imperial) | 1,75" |
| Bygglängd på anslutning 1 | 22mm |
| Bygglängd på anslutning 1 (imperial) | 0,87" |
| Väggtjocklek, anslutning 1 | 0,63mm |
| Anslutningslängd 2 | 20mm |
| Anslutningslängd 2 (imperial) | 0,79" |
| Bygglängd på anslutning 2 | 8mm |
| Bygglängd på anslutning 2 (imperial) | 0,31" |
| Väggtjocklek, anslutning 2 | 0,63mm |
| Längd från väggplatta | 45mm |
| Centrumavstånd | 153mm |
| Centrumavstånd (imperial) | 6,02" |
| Max arbetstryck vid 20°C | 10bar |
| Max arbetstryck vid 20°C (imperial) | 145,04psi |
| With connection indicator | Ja |
| With protective cap | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 70°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 158°F |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Ja |
| KOMO certified | Ja |
