VSH Multicon S T-koppling (3 x sleeve)

sortiment

RSK	storlek	vikt	mått	förpackning	gtin
0727166	14	0,06 kg	62x44x20 mm	påse (10 st)	08711985069228
0726341	16	0,08 kg	62x47x22 mm	påse (10 st)	08711985051919
0726330	20	0,12 kg	70x54x26 mm	påse (10 st)	08711985051926
0726418	26	0,17 kg	84x63x31 mm	påse (10 st)	08711985051940

mått

artikelnummer	storlek	d1	DN1	l1	z1	d2	DN2	l2	z2	d3	DN3	l3	z3
0727166	14	14,0	DN10	31	18	14,0	DN10	35	22	14,0	DN10	31	18
0726341	16	16,0	DN12	31	19	16,0	DN12	36	23	16,0	DN12	31	19
0726330	20	20,0	DN15	35	19	20,0	DN15	41	25	20,0	DN15	35	19
0726418	26	26,0	DN20	42	21	26,0	DN20	48	27	26,0	DN20	42	21

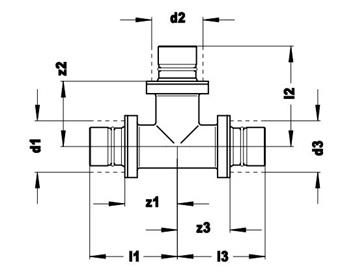

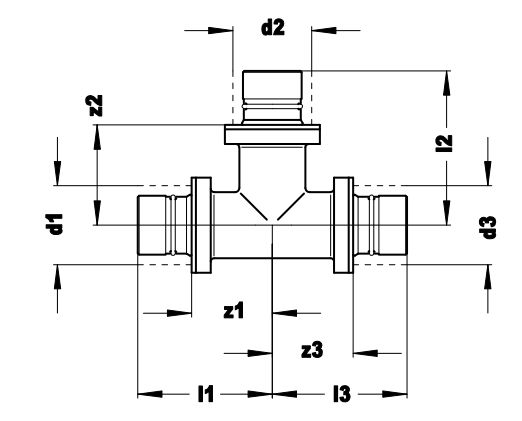

se ovan för diagrammet relaterat till dessa dimensioner

egenskaper

färg	mässing
material	mässing
ytbehandlingar	ingen
tillverkare	Aalberts integrated piping systems B.V. (VSH)
form	T-stycke (90º)
anslutningstyp	hylsa
tätning	EPDM

allmän

produktgrupp	fittings
ETIM klass	EC003025 Montering med 3 anslutningar
intrastat kod	74122000
ursprungsland	Nederländerna
varumärke	VSH
serier	Multicon S
produkttyp	K3240

nedladdningar

K3240 bild	png	ladda ner
Diagram diagram	jpg	ladda ner

ETIM

etikett	värde
ETIM klass	EC003025 Montering med 3 anslutningar
Anslutningsmaterial 1	Mässing
Gräns snittsanslutning 1	Obehandlad
Anslutning för ytbehandling 1.	Obehandlad
Anslutningsmaterial 2	Mässing
Gräns snittsanslutning 2	Obehandlad
Anslutning för ytbehandling 2.	Obehandlad
Anslutnings material	Mässing
Gräns snittsanslutning 3	Obehandlad
Anslutning för ytbehandling 3.	Obehandlad
Modell	T-stycke
Vinkel	90°
Förminskning	Nej
Flera delar	Nej
Systembunden	Ja
Anslutning 1	Muff
Anslutning 2	Muff
Anslutning 3	Muff
Material tätning	EPDM
Main colour fitting	Mässing
Dragfast	Ja
Max arbetstryck vid 20°C	10bar
Max arbetstryck vid 20°C (imperial)	145,04psi
Med stötkam	Nej
Med huv	Nej
FM kvalitetsmärke	Nej
LPCB kvalitetsmärke	Nej
ULC kvalitetsmärke	Nej
UL kvalitetmärke	Nej
VdS quality mark	Nej
DVGW quality mark for gas	Nej
DVGW quality mark for water	Nej
KIWA certified	Ja
Gastec QA mark	Nej
KOMO certified	Ja
