VSH Multicon S böj 90° (sleeve x compression)

artikelgrupp: K3234


if the download did not start automatically, click here

PDF generation failed, please try again later


tillämpningar

dricksvatten

dricksvatten

värme

värme

kyla

kyla

tryckluft

tryckluft

segment

infra

infra

godkännanden

no approvals available

artikel

size

d1

DN1

l1

z1

d2

DN2

l2

z2

artikel

0728552

size

16x15

d1

16,0

DN1

DN12

l1

34

z1

21

d2

15,0

DN2

DN12

l2

37

z2

14

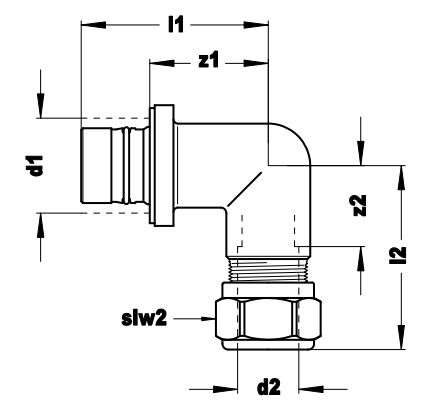

technical drawing for product

egenskaper

färg

mässing

material

mässing

ytbehandlingar

ingen

tillverkare

Aalberts integrated piping systems B.V. (VSH)

form

Elbow, reducer (90º)

anslutningstyp

hylsa, kompression

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

ursprungsland

Nederländerna

varumärke

VSH

serier

Multicon S

produkttyp

K3234

scip

3495a54f-f25e-460e-99d9-1886db420b50

image for K3234

K3234


image for Diagram

Diagram

diagram

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Mässing

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Mässing

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Böj

etikett

Böjningsvinkel

värde

90°

etikett

Förminskning

värde

Ja

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Nominell innerdiameter, anslutning

värde

DN 12

etikett

Utvändig rördiameter anslutning 1

värde

16mm

etikett

Utvändig rördiameter anslutning 1 (imperial)

värde

0,63"

etikett

Anslutning 1

värde

Muff

etikett

Nominell innerdiameter på anslutni

värde

DN 12

etikett

Utvändig rördiameter anslutning 2

värde

15mm

etikett

Utvändig rördiameter anslutning 2 (imperial)

värde

0,59"

etikett

Anslutning 2

värde

Kompressionsring

etikett

Main colour fitting

värde

Mässing

etikett

Flange compression class (PN)

värde

PN 10

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Nej

etikett

Dragfast

värde

Ja

etikett

Längd

värde

48mm

etikett

Anslutningslängd 1

värde

33,5mm

etikett

Anslutningslängd 1 (imperial)

värde

1,32"

etikett

Bygglängd på anslutning 1

värde

21mm

etikett

Bygglängd på anslutning 1 (imperial)

värde

0,83"

etikett

Anslutningslängd 2

värde

36,5mm

etikett

Anslutningslängd 2 (imperial)

värde

1,44"

etikett

Bygglängd på anslutning 2

värde

14mm

etikett

Bygglängd på anslutning 2 (imperial)

värde

0,55"

etikett

Max arbetstryck vid 20°C

värde

10bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

145,04psi

etikett

Med huv

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Ja

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Ja

etikett

Gastec QA - AR 214 (H2)

värde

Nej
