VSH Multicon S rak övergång (sleeve x invändig gänga)

artikelgrupp: K3222

visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

kyla

kyla

tryckluft

tryckluft

segment

infra

infra

godkännanden

KIWA

KIWA

KOMO

KOMO

artikel

size

d1

DN1

l1

z1

DN2

l2

z2

artikel

0728035

size

14xRp1/2"

d1

14,0

DN1

DN10

l1

21

z1

8

DN2

1/2" (DN15)

l2

24

z2

9

artikel

0726187

size

16xRp1/2"

d1

16,0

DN1

DN12

l1

20

z1

8

DN2

1/2" (DN15)

l2

24

z2

9

artikel

0726198

size

20xRp1/2"

d1

20,0

DN1

DN15

l1

23

z1

8

DN2

1/2" (DN15)

l2

24

z2

9

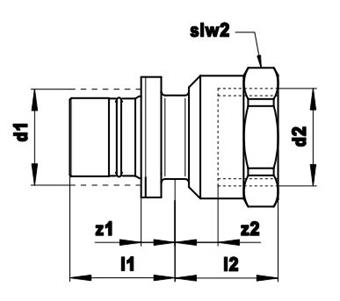

technical drawing for product

egenskaper

färg

mässing

material

mässing

ytbehandlingar

ingen

form

rakt, reducer

anslutningstyp

hylsa, Rp - innergänga cylindrisk (BSPT)

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

ursprungsland

Nederländerna

varumärke

VSH

serier

Multicon S

produkttyp

K3222

scip

3495a54f-f25e-460e-99d9-1886db420b50

teknisk information

max arbetstryck vätska (bar)

10 bar

min medel temperatur

-20 °C

max medel temperatur

70 °C

topp medeltemperatur

95 °C

image for K3222

bild | png

K3222

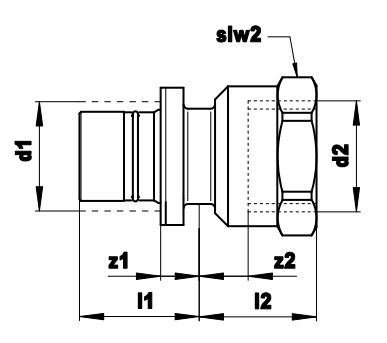

image for Diagram

diagram | jpg

Diagram

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Mässing

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Mässing

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Rak

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Muff

etikett

Nominell innerdiameter på anslutni

värde

½" (15)

etikett

Anslutning 2

värde

Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)

etikett

Main colour fitting

värde

Mässing

etikett

Flange compression class (PN)

värde

PN 10

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Nej

etikett

Dragfast

värde

Ja

etikett

Bygglängd på anslutning 1

värde

7,5mm

etikett

Bygglängd på anslutning 1 (imperial)

värde

0,3"

etikett

Anslutningslängd 2

värde

24mm

etikett

Anslutningslängd 2 (imperial)

värde

0,94"

etikett

Bygglängd på anslutning 2

värde

9mm

etikett

Bygglängd på anslutning 2 (imperial)

värde

0,35"

etikett

Max arbetstryck vid 20°C

värde

10bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

145,04psi

etikett

Med huv

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Ja

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Ja

etikett

Gastec QA - AR 214 (H2)

värde

Nej
