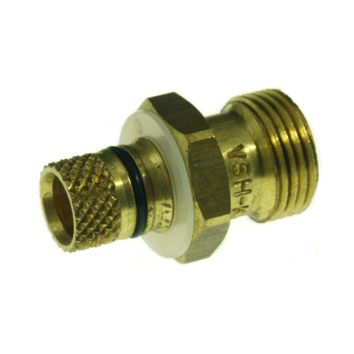

VSH Multicon S rak övergång (sleeve x utvändig gänga)

artikelgrupp: K3221

visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

kyla

kyla

tryckluft

tryckluft

segment

infra

infra

godkännanden

KIWA

KIWA

KOMO

KOMO

artikel

size

d1

DN1

l1

z1

DN2

l2

z2

artikel

0728343

size

16xG3/8"

d1

16,0

DN1

DN12

l1

22

z1

9

DN2

3/8" (DN10)

l2

8

z2

11

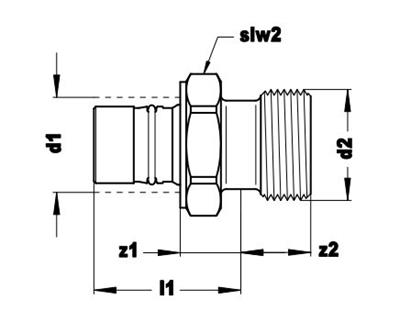

technical drawing for product

egenskaper

färg

mässing

material

mässing

ytbehandlingar

ingen

tillverkare

Aalberts integrated piping systems B.V. (VSH)

form

rakt

anslutningstyp

hylsa, G-yttergänga gas cylindrisk (BSPP)

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

ursprungsland

Nederländerna

varumärke

VSH

serier

Multicon S

produkttyp

K3221

scip

3495a54f-f25e-460e-99d9-1886db420b50

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Mässing

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Mässing

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Rak

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Nominell innerdiameter, anslutning

värde

DN 12

etikett

Utvändig rördiameter anslutning 1

värde

16mm

etikett

Utvändig rördiameter anslutning 1 (imperial)

värde

0,63"

etikett

Anslutning 1

värde

Muff

etikett

Nominell innerdiameter på anslutni

värde

⅜" (10)

etikett

Anslutning 2

värde

Utvändig gänga cylindrisk för

etikett

Main colour fitting

värde

Mässing

etikett

Flange compression class (PN)

värde

PN 10

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Nej

etikett

Dragfast

värde

Ja

etikett

Längd

värde

32mm

etikett

Anslutningslängd 1

värde

21,5mm

etikett

Anslutningslängd 1 (imperial)

värde

0,85"

etikett

Bygglängd på anslutning 1

värde

9mm

etikett

Bygglängd på anslutning 1 (imperial)

värde

0,35"

etikett

Anslutningslängd 2

värde

8mm

etikett

Anslutningslängd 2 (imperial)

värde

0,31"

etikett

Bygglängd på anslutning 2

värde

10,5mm

etikett

Bygglängd på anslutning 2 (imperial)

värde

0,41"

etikett

Max arbetstryck vid 20°C

värde

10bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

145,04psi

etikett

Med huv

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Ja

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Ja

etikett

Gastec QA - AR 214 (H2)

värde

Nej
