VSH PowerPress övergång SudoPress (2 x muff)

artikelgrupp: C9440

VSH PowerPress® C9440 är en övergång som ansluter VSH PowerPress® med VSH SudoPress system. Genom att använda VSH PowerPress® reduceras installationstiden avsevärt och en ren arbetsmiljö säkerställs. Sortimentet består av kopplingar och ventiler med DW-pressprofil i storlek ½" upp till 2.

  • Utmärkt korrosionsbeständighet genom ZnNi beläggning
  • tydlig identifiering av material och dimensioner
  • Visu-Control-ring och Leak Before Pressed-funktion
  • Ideal to combine with VSH SudoPress
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

kyla

kyla

tryckluft

tryckluft

sprinkler

sprinkler

segment

brandskydd

brandskydd

infra

infra

industri

industri

godkännanden

FM

FM

QB (CSTBat)

QB (CSTBat)

RSK

storlek

mått

vikt

förpackning

gtin

storlek

1/2"x15

mått

57x33x33 mm

vikt

0,08 kg

förpackning

påse (5 st)

gtin

08711985470970

storlek

3/4"x15

mått

59x38x38 mm

vikt

0,1 kg

förpackning

påse (5 st)

gtin

08711985470987

storlek

1"x15

mått

68x46x46 mm

vikt

0,14 kg

förpackning

påse (5 st)

gtin

08711985470994

storlek

3/4"x22

mått

58x38x38 mm

vikt

0,08 kg

förpackning

påse (10 st)

gtin

08711985471007

storlek

1"x28

mått

64x46x46 mm

vikt

0,13 kg

förpackning

påse (2 st)

gtin

08711985471014

storlek

1 1/4"x35

mått

80x56x56 mm

vikt

0,24 kg

förpackning

påse (1 st)

gtin

08711985471021

storlek

1 1/2"x42

mått

92x62x62 mm

vikt

0,33 kg

förpackning

påse (1 st)

gtin

08711985471038

storlek

2"x54

mått

103x74x74 mm

vikt

0,45 kg

förpackning

påse (1 st)

gtin

08711985471045

RSK

size

d1

DN1

l1

z1

d2

DN2

l2

z2

size

1/2"x15

d1

21,3

DN1

DN15

l1

32

z1

4

d2

15,0

DN2

DN12

l2

24

z2

2

size

3/4"x15

d1

26,9

DN1

DN20

l1

35

z1

4

d2

15,0

DN2

DN12

l2

25

z2

3

size

1"x15

d1

33,7

DN1

DN25

l1

41

z1

5

d2

15,0

DN2

DN12

l2

26

z2

4

size

3/4"x22

d1

26,9

DN1

DN20

l1

34

z1

3

d2

22,0

DN2

DN20

l2

25

z2

2

size

1"x28

d1

33,7

DN1

DN25

l1

39

z1

3

d2

28,0

DN2

DN25

l2

26

z2

2

size

1 1/4"x35

d1

42,4

DN1

DN32

l1

52

z1

4

d2

35,0

DN2

DN32

l2

27

z2

2

size

1 1/2"x42

d1

48,3

DN1

DN40

l1

53

z1

4

d2

42,0

DN2

DN40

l2

39

z2

3

size

2"x54

d1

60,3

DN1

DN50

l1

57

z1

4

d2

54,0

DN2

DN50

l2

45

z2

4

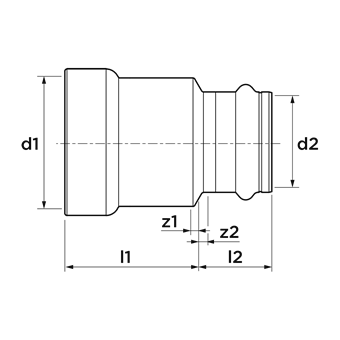

technical drawing for product

egenskaper

färg

grå

material

stål (St 35 (1.0308))

ytbehandlingar

zinc-nickel plated

form

rakt, reducer

anslutningstyp

press (DW), press (V)

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

73079980

ursprungsland

Nederländerna

varumärke

VSH

serier

PowerPress

produkttyp

C9440

UNSPS

40172502

scip

2dc8f2fc-98c9-4447-b557-184ada83b520

teknisk information

max arbetstryck vätska (bar)

16 bar

min medel temperatur

-40 °C

max medel temperatur

135 °C

topp medeltemperatur

150 °C

image for C9440

bild | png

C9440

image for Diagram

diagram | png

Diagram

CAD | zip

VSH PowerPress 2D CAD dxf

CAD | zip

VSH PowerPress 3D CAD IGES

CAD | zip

VSH PowerPress 3D CAD Step

monteringsanvisning | pdf

VSH PowerPress installation instructions

länk till arket | pdf

210628_MSDS_VSH_PowerPress_EN

certifikat | pdf

EPD VSH PowerPress

certifikat | pdf

Reach declaration

certifikat | pdf

VSH PowerPress CSTB

certifikat | pdf

VSH PowerPress FM

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Stål

etikett

Kvalitetanslutningsmateriall 1

värde

St 35

etikett

Gräns snittsanslutning 1

värde

Zink/nickel

etikett

Anslutningsmaterial 2

värde

Stål

etikett

Kvalitetanslutningsmateriall 2

värde

St 35

etikett

Gräns snittsanslutning 2

värde

Zink/nickel

etikett

Form

värde

Rak

etikett

Modell

värde

one-piece

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Pressmuff

etikett

Contour code connection 1

värde

DW

etikett

Anslutning 2

värde

Pressmuff

etikett

Contour code connection 2

värde

V

etikett

Main colour fitting

värde

Grå

etikett

Flange compression class (PN)

värde

PN 16

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Max medeltemperatur (kontinuerlig)

värde

-40°C - 135°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-40°F - 275°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Med värmeisolering

värde

Nej

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Ja

etikett

With connection indicator

värde

Ja

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Ja

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

RSK

koldioxidavtryck (A1-A3) cradle-to-gate

koldioxidavtryck (A-C) inbäddad koldioxid

koldioxidavtryck (A-D) cradle-to-cradle

datakälla

koldioxidavtryck (A1-A3) cradle-to-gate

0,23kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,24kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,16kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,27kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,28kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,18kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,41kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,43kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,28kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,28kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,3kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,19kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,44kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,46kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,3kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,69kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,72kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,47kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,96kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,65kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,28kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,33kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,87kgCO2e

datakälla

EPD
